四通道USB光度計，分別為電流放大器，設計用于移動使用的光度和輻射檢測器
（1）多功能緊湊型設備，可與Gigahertz-Optik的所有光度計、輻射計、色度計、植物生理學和光生物測量頭一起使用；
（2）具有7個增益范圍的高動態范圍；
（3）USB接口；
（4）電池操作或USB供電。

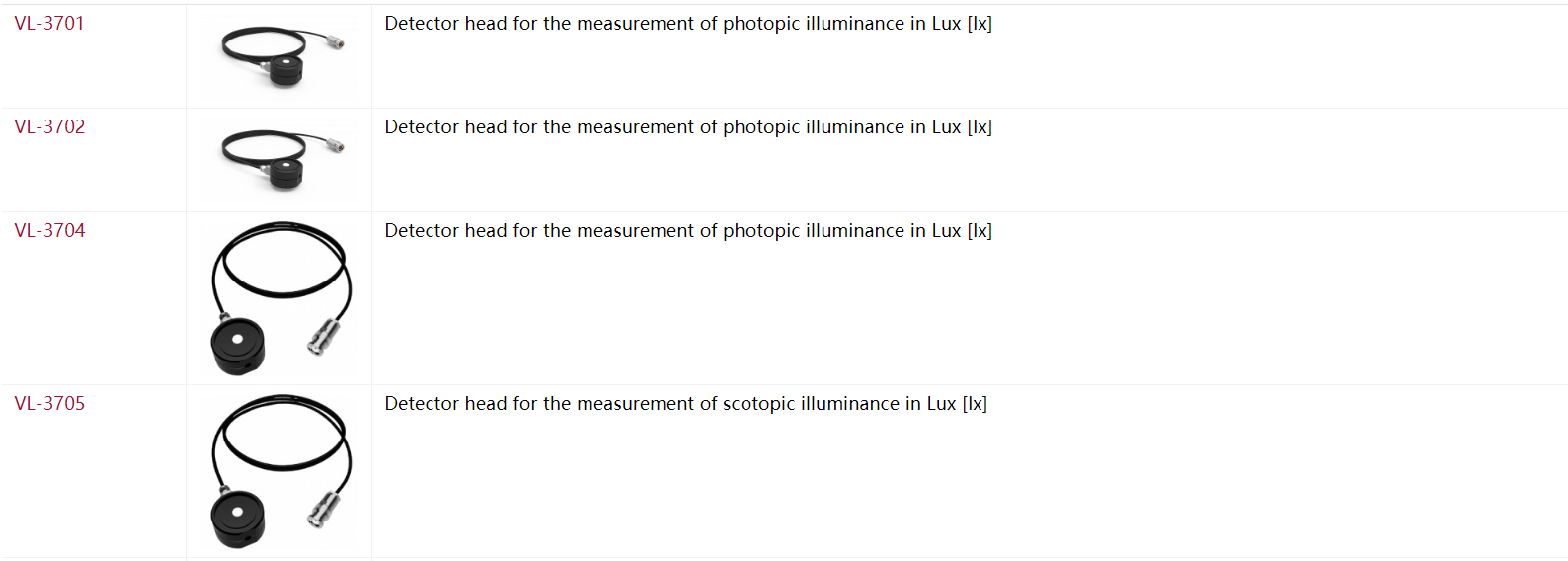

X1 Optometer驗光儀可配置的測光探頭包括 VL-3701檢測頭、VL-3702檢測頭、VL-3704檢測頭、VL-3705檢測頭。

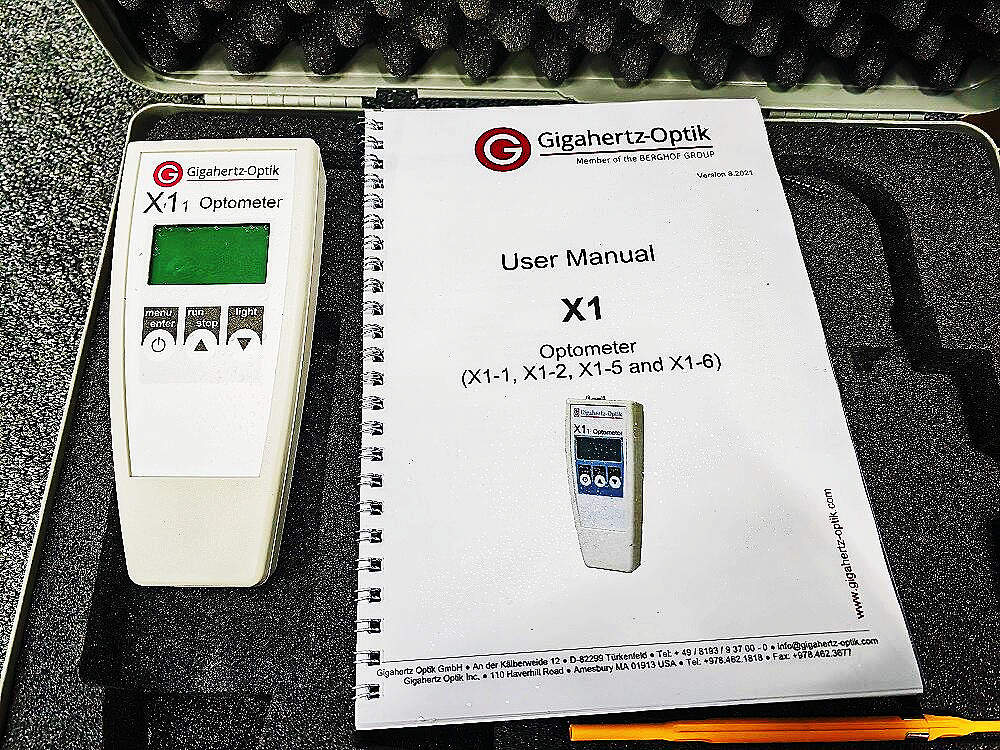

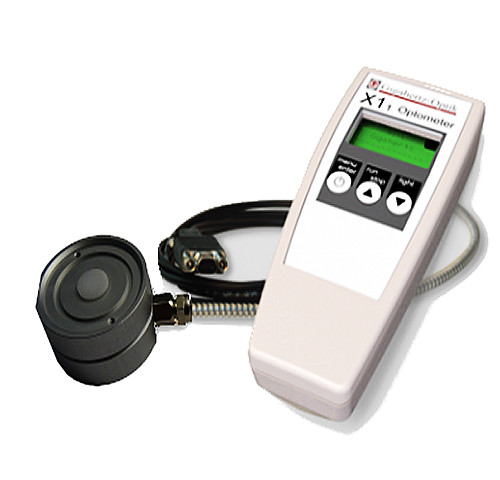

X1-1 Optometer 手持式光度計驗光儀器簡介
手持式測量?jī)x
X1驗光儀是目前最通用的手持式光測量?jī)x器之一。它將一個強大的電子設計包裝在一個輕量級的人體工程學外殼中。其緊湊的尺寸使其成為現場服務應用的理想選擇。X1的一個獨特功能是它能夠操作多達四個光電二極管的檢測頭，所有四個信號都顯示在帶有開/關背光的四行顯示器上。
使用簡單
X1的操作很簡單。儀表的設置由一個易于使用的菜單支持。該菜單允許選擇操作模式、檢測器和測量參數。一旦設置完成，所有的設置都會被儲存起來，并在下次開機時調用，除非重新初始化。對于所連接的特定檢測器，測量值以絕對量顯示。
X1探測器的兼容性
X1-1光度計與所有裝有-4型連接器的Gigahertz Optik探測器兼容。這包括包含多達4個光電二極管的設備。帶有-4型連接器的探測器的校準數據已編入X1-1光學計。因此，X1-1驗光儀與特定的探測器相匹配。
X1-5光學計與所有裝有-5型連接器的Gigahertz Optik探測器兼容。只有基于單光電二極管的探測器可以提供-5型連接器。校準數據存儲在-5型連接器的EEPROM中。 X1-5光度計會自動讀取這些校準數據。所有帶有-5型連接器的檢測器都可以與任何X1-5型光度計完全互換。
X1-6光學計僅用于Gigahertz Optik MDC4-xxx系列智能檢測器。
電池或USB供電
對于現場應用，X1用兩節標準1.5V AA電池操作。在遠程控制操作中，X1通過USB接口供電。
四通道儀表
X1-1的獨特功能是能夠操作帶有多達四個光電二極管的多芯檢測器頭，并通過USB接口顯示或讀出所有四個信號。
多用途的光測量?jī)x器
X1可與大多數Gigahertz-Optik單細胞或多細胞光檢測器頭結合使用，用于輻射測量、光度測量和色度測量的廣泛應用范圍。
接口
X1具有一個USB接口。
簡要描述 | 光度計可單獨配置為光度計、RGB-光色計、輻射計、紫外線輻射計、激光功率計等，并提供檢測頭。 |
| 主要特點 | 緊湊的測量?jī)x，符合人體工程學設計，單手控制。四個多路測量通道，可與單路和多路探測頭一起使用。背部照明顯示，有四條線。電池供電，使用兩節AA電池。USB接口。提供用戶軟件和軟件開發工具包。 |
| 測量范圍 | 寬廣的動態電流測量范圍，從0.1 pA（噪聲等效信號）到200 μA。七個增益范圍，可手動或自動選擇。絕對單位的測量范圍，由檢測器頭的響應性和校準給出。 |
| 典型應用 | 移動使用的測量設備：測量照度條件、測量燈的老化程度等。 由于有USB接口和軟件開發工具包，該設備可以被集成到遠程應用中。 |
| 校準 | 校準和比較七個增益范圍中每個范圍內的電流響應性。存儲幾個探測頭的校準數據，以便以選定探測頭的絕對單位進行測量。 |
產品規格參數
| 檢測器接口 | 9針MDSM9插座，4個輸入 | ||||||
| 測量范圍 | 七個（200μA至0.1 pA）手動或自動范圍，可由用戶設置。默認設置取決于客戶的具體配置。 | ||||||
| 范圍編號 | 最大范圍 | 回轉率(10 - 90)% | 分辨率±校準不確定度 *) (at 24 °C) | 允許的探測器容量 | 典型的線性誤差 | 典型溫度系數 | |
| 0 | 200.0 μA ***) | 3 ms | ±0.1 μA ± 0.3% | 2 nF | < ±0.5% | < ±0.03%/°C | |
| 1 | 20.00 μA | 3 ms | ±0.01 μA ± 0.3% | 2 nF | < ±0.2% | < ±0.03%/°C | |
| 2 | 2.000 μA | 3 ms | ±0.001 μA ± 0.3% | 2 nF | < ±0.2% | < ±0.03%/°C | |
| 3 | 200.0 nA | 3 ms | ±0.1 nA ± 0.3% | 10 nF | < ±0.2% | < ±0.03%/°C | |
| 4 | 20.00 nA | 3 ms | ±0.01 nA ± 0.3% | 10 nF | < ±0.2% | < ±0.03%/°C | |
| 5 | 2.000 nA | 30 ms | ±0.001 nA ± 0.4% | 10 nF | < ±0.3% | < ±0.1%/°C | |
| 6 | 200.0 pA | 30 ms | ±0.1 pA ± 0.4% ±偏置電流（最大1,0pA） **) | 10 nF | < ±0.6% ****) | < ±0.3%/°C | |
*) 測量不確定度通常低于校準不確定度，但也必須加以考慮。在非常低的電流下，建議對測量不確定度分析進行詳細檢查，因?yàn)樵谶@種情況下，測量不確定度會占主導地位。 **）內部零點調整可以減少偏置電流。最大的零點調整偏置電流=±0,2pA。 ***) 僅適用于具有7個測量范圍的儀器版本 ****）對10pA以上的電流有效。 | |||||||
CW積分時間 | 1 ms – 1 s | ||||||
采樣率 | 內部采樣率ADC 250 μs | ||||||
偏置校正 | 矯正范圍超越了 | ||||||
| 參數調整 | 遙控或前面板按鈕（菜單），設定值永久保存（EEPROM）。 | ||||||
| 校準 | X1-1：最大。256個數據集（一個數據集最多包括4個通道條目）總共存儲在設備EEPROM中 X1-5：最大。一個通道的64個條目存儲在檢測器EEPROM中 | ||||||
| 菜單指南 | 菜單項 | 子菜單項 | 功能 | ||||
| 1.模式 | 婦產科 | 測量各自的任何偏移和校準因素的編程 | |||||
| 劑量 | 累積單個讀數作為被測物的曝光量 | ||||||
| CIE Yxy & T | 測量CIE顏色值Yxy和T | ||||||
| CIE Yuv & T | 測量CIE顏色值Yuv和T | ||||||
| 2. 設置 | 零點調整 | 對內部放大器和ADC進行零點調整 | |||||
| 融合 | 設置測量（積分）時間 | ||||||
| 劑量時間 | 設定最大劑量測量時間 | ||||||
| 3. 探測器 | 選擇校準數據來計算測量結果 | ||||||
| 4. 偏移 | 執行自動偏移調整("偏移 = CW "或 "偏移 = 0") | ||||||
| 5. 范圍 | 設定測量范圍(自動、手動) | ||||||
| 劑量 | X1-5/1設備上顯示的最大劑量是99999TJ/cm2（對于W/cm2）或99999TJ/m2（對于W/m2）。 劑量測量可設置的最長時間：255h 59min 59s | ||||||
| 其它 | |||||||
| 電源 | 兩節AA電池~250小時的操作時間-背光顯示關閉；由USB接口供電 | ||||||
接口 | USB V1.1 (HID設備) | ||||||
| 溫度范圍 | 操作：（5至40）°C 儲存：（-10至50）°C | ||||||
| 濕度 | <80%，不凝結 | ||||||
| 顯示器 | LCD圖形顯示器97 x 32像素 顯示面積14.3 mm x 35.8 mm 可切換的LED背光燈 文字顯示 4行，每行14個字符 | ||||||
| 前面板控制 | 3個按鈕，菜單系統 | ||||||
| 尺寸規格 | 145 mm x 63 mm x 30 mm | ||||||
| 兼容的 | |||||||
| 重量 | 150 g | ||||||
| 信息 | 建議定期對電流校準進行重新校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計的故障電流在低測量電流下是可能的，應考慮到這一點。 | ||||||

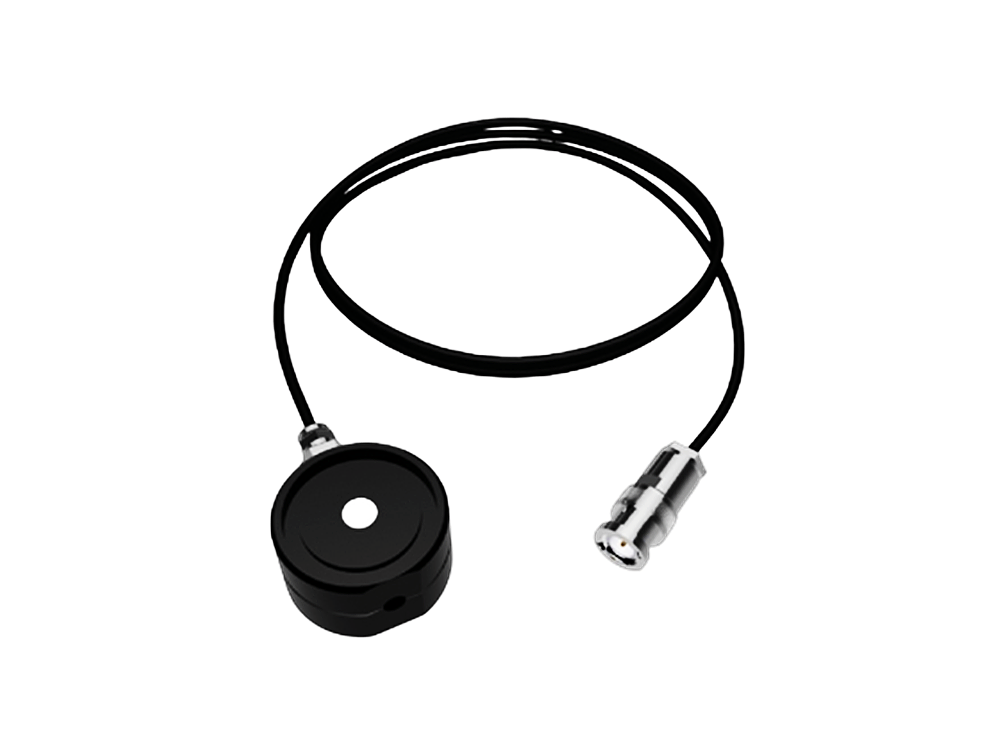

可配置的測量光的檢測頭有
