德國原裝進口 Gigahertz-Optik BTS2048-UV-2 用于紫外至藍色光譜范圍測量的高質量緊湊型光譜輻射計/光譜儀：
?高雜散光減少；
?超快速接口和電子快門；
?BTS2048-UV 具有更大的光譜范圍，具有高光學分辨率；
?適合各種測量任務（UV LED、氘燈、鎢絲燈到太陽輻射）；
?高雜散光減少有助于將精確校準轉化為精確測量；
?入口光學器件：10 mm ? 余弦擴散器 f2 ≤ 3%；
?光譜范圍/nm：(200 - 550) nm；
?光帶寬：1.0 nm；
?測量范圍-寬帶探測器：(5E-3 - 2E5) W/m2；
?測量范圍 - 光譜傳感器：(2E-5 - 1.5E4) W/(m2nm) @325nm；
?評論：非常好的減少雜散光。與 BTS2048-UV 相比，具有擴展的波長范圍，適用于所有類型的 UV 測量，并且光學帶寬略有增加。
傳統CCD探測器的光譜響應度通常在200 nm至1100 nm范圍內。通常，CCD 探測器的這種寬光譜響應度范圍被稱為光譜輻射計的響應度范圍。然而，這沒有考慮色散光柵的光譜響應函數，這進一步降低了探測器在紫外光譜中的響應度。這會導致紫外線測量信號產生顯著誤差，主要是通過長波雜散光產生的。寬帶光譜儀的光譜分辨率通常不足以保證窄帶 UV LED 等的精確測量。
專為紫外線輻射設計的 CCD 光譜輻射計具有有限的光譜范圍，并且具有非常高的光柵效率和非常高的光譜分辨率。此外，濾光片還可用于顯著減少雜散光。
BTS2048-UV-2 滿足高端紫外二極管陣列光譜儀的所有要求，盡管采用尖端技術，但價格極具吸引力。
BiTec 傳感器的一項獨特功能是背照式 CCD 光譜儀和硅光電二極管的組合，可提供高線性度，從而實現極快的測量（請參閱有關 BiTec 傳感器的技術文章）。具有熱電冷卻功能的全線性化 2048 像素 CCD 探測器由于其積分時間范圍為 2 μs 至 60 s，因此可提供非常寬的動態范圍。這樣可以在較寬的強度范圍內精確測量 UV LED。該設計在 200 nm 至 550 nm 的整個光譜測量范圍內提供 1 nm 的高光學分辨率。該光譜儀還配備了兩個濾光片，用于自動低雜散光測量。在存在其他光源的情況下，此類測量對于寬帶 UV 燈和 UV LED 是必要的。另請參閱我們關于光譜輻射計雜散光減少的技術文章。 BiTec 探測器內的極高線性度 SiC 光電二極管用于 CCD 的線性化或用作參考探測器。 SiC 光電二極管的輻射響應度功能使其能夠獨立于 CCD 使用?？梢允褂孟鄳墓庾V數據自動校正輻射精度。因此，該設備可用于對非常弱的信號執行快速測量，這使得 BTS20418-UV-2 非常適合集成在測角儀中。盡管尺寸緊湊（103 毫米 x 107 毫米 x 52 毫米 – 長 x 寬 x 高），BTS2048-UV 分光輻射度計仍配有一個遙控濾光輪，其中有兩個光學濾光片和一個用于暗測量的快門。
多年的經驗及其設備齊全的 DAkkS 校準實驗室 (DK-15047-01-00) 使 Gigahertz-Optik 能夠提供低至 200 nm 的可追溯校準。這拓寬了 BTS2048-UV-2 和 UV-C-LED 的應用范圍。對于短波光譜范圍，Gigahertz-Optik GmbH 實施了一種特殊的基于氘燈的校準策略。

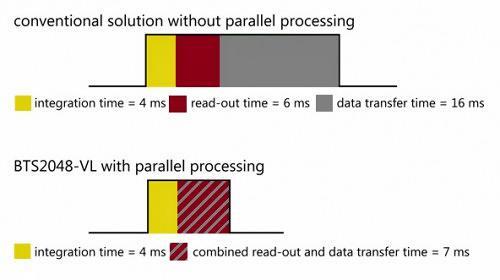

以太網接口減少了數據傳輸時間
BTS2048-UV-2 非常適合工業應用中的 UV 前端和后端 LED 測試。其 CCD 探測器在觸發測量之前集成了所有像素的電子調零功能（電子快門）。當測試 LED 在脈沖電流模式下運行時，電子快門和測量觸發可通過觸發端口與電源同步。強大的微處理器只需 7 毫秒即可通過快速 LAN 接口將完整的數據集傳輸?shù)较到y(tǒng)計算機。

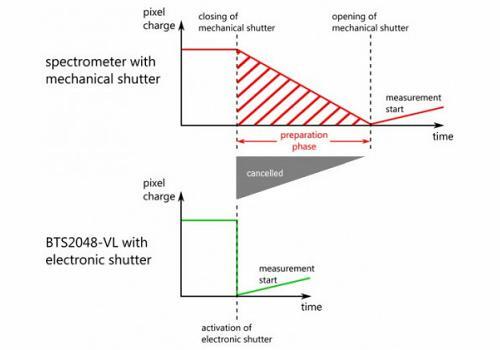

電子快門減少測量時間
BTS2048-UV-2 光譜輻射計具有擴散器窗口，因此可用于測量紫外線輻照度，包括紫外輻照度。光譜和峰值波長，無需任何額外的配件。通過擴散窗，BTS2048-UV-2 還可以直接安裝到積分球、輻射透鏡和測角儀等配件上，以測量輻射功率、輻射亮度和輻射分布。
標準S-BTS2048 用戶軟件具有可定制的用戶界面，并提供大量顯示和功能模塊，當使用 Gigahertz-Optik GmbH 的相應配件配置 BTS2048-UV-2 時，可以激活這些模塊。提供S -SDK-BTS2048 開發者軟件，用于將 BTS2048-UV-2 集成到客戶自己的軟件中。

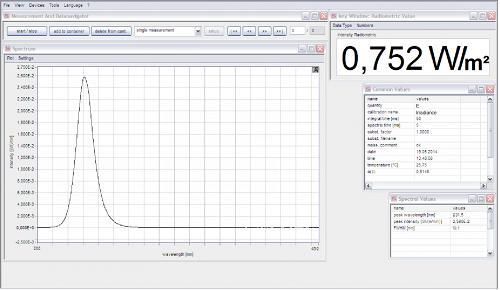

用于 BTS2048-UV-2 的 S-BTS2048 軟件
光度測量設備的一項基本質量特征是其精確且可追溯的校準。 BTS2048-UV-2 由 Gigahertz-Optik 的ISO/IEC 17025 校準實驗室進行校準，該實驗室根據 ISO/IEC 17025 獲得DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。校準還包括相應的附件組件。每臺設備均附有各自的校準證書。
（1）基礎規格 | |||
| 簡短的介紹 | UV 優化的 TE 冷卻 CCD 光譜儀具有寬動態范圍，適用于 CW 和輻照度、光譜和峰值波長的短期測量。其他參數的配件。 | ||
| 主要特點 | 設備緊湊。 BiTec 探測器配備背照式 TE 冷卻 CCD（2048 像素、1.0 nm 光學分辨率、電子快門）和帶輻射濾光片的 SiC 光電二極管。光學帶寬校正（CIE214）。帶快門和邊緣濾鏡的濾鏡輪。帶擴散窗的輸入透鏡。余弦視場。 | ||
| 測量范圍 | 光譜：2E-5 W/(m2nm) 至 1.5E4 W/(m2nm) @325nm。響應度從 200 nm 到 550 nm。 | ||
| 典型應用 | 用于設計應用的 CCD 光譜輻射計。用于集成到前端和后端 LED 測試的測試系統中的模塊。 | 校準 | 工廠校準?？勺匪葜羾H校準標準。 |
（2）產品 | |||
| 典型應用 | 用于光譜輻照度、紅斑等的照度計。 | 輸入光學器件 | 擴散器，余弦校正視場 (f2 ≤ 3 %)。 |
| 測量數量 | 光譜輻照度 (W/(m2 nm))、輻照度 (W/m2)、峰值波長、中心波長、質心波長、紅斑?？蛇x積分球：另外光譜輻射功率 (W/nm) 和輻射功率 (W)。 | ||
| 濾光輪 | 4 個位置（打開、關閉、光學濾鏡）。用于遠程暗電流測量和雜散光減少。 | ||
| BiTec | 可以使用二極管和陣列進行并行測量，從而通過二極管對陣列進行線性校正，并分別通過a*(s z ( λ )) F*(s z ( λ ))在線校正二極管的光譜失配。 | ||
| 校準不確定度 | 光譜輻照度 | ||
| λ | u(k=2) | ||
| (200 - 209) nm: | ± 10 % | ||
| (210 - 239) nm: | ± 9 % | ||
| (240 - 339) nm: | ± 6.8 % | ||
| (340 - 359) nm: | ± 5 % | ||
| (360 - 399) nm | ± 4.3 % | ||
| (400 - 550) nm | ± 4 % | ||
| 測量模式 | 標準測量模式：200 nm 至 550 nm； 超出范圍雜散光校正測量模式 (OoR SLC)：200 nm 至 550 nm； 雜散光校正帶通測量模式 (BP SLC)：300 nm 至 386 nm。 | ||
（3）光譜探測器 | |||
| 積分時間 | 2μs - 60s *1 | 光譜范圍 | (200 - 550) nm |
| 光帶寬 | 1.0 nm | 像素分辨率 | ~0.15 nm/像素 |
| 像素數 | 2048 | 芯片 | 高靈敏度背照式 CCD 芯片，一級冷卻 (1TEC) |
| 模數轉換器 | 16bit（25 ns 指令周期時間） | 峰值波長 | ± 0.1 nm |
| 帶通校正 | 支持數學在線帶通校正 | 線性度 | 完全線性化芯片>99.6% |
| 雜散光 | 越界方法 < 1E-4 *3 | 基線噪聲 | 5 cts *4 |
| 信噪比 | 5000*5 | 動態范圍 | >9 震級 |
| 光譜響應度 | (2E-5 - 1.5E4) W/(m2nm) @325nm *6*7 | ||
| 典型測量時間 | (250 - 550) nm 鹵素燈的 W/m2 | ||
| 1 | 4,4 s | ||
| 10 | 440 ms | ||
| 100 | 44 ms | ||
（4）一體式探測器 | |||
| 測量時間 | (0.1 - 6000) ms | 測量范圍 | 七 (7) 個測量范圍，具有卓越的偏移校正功能。 |
| 校準 | 輻照度±6%* 10 | 模數轉換器 | 16bit |
| 測量范圍 | 可選：(5E-3 - 2E5) W/m2 * 11 | ||
| 篩選 | 可選：對 220 nm 至 360 nm 范圍內的矩形函數的響應度進行數學調整（使用測得的光譜數據對輻射函數進行 SMCF 在線校正）。* * 二極管的光譜響應度不對應于矩形函數（光學濾波器不可能）。當測量光譜偏離積分檢測器（UV LED，峰值為 405 nm）的光源時，使用 SMCF 校正測量結果。該校正的不確定性取決于測量光譜（噪聲）的質量和校正因子（光譜范圍）的大小。 | ||
（5）圖表 | |||

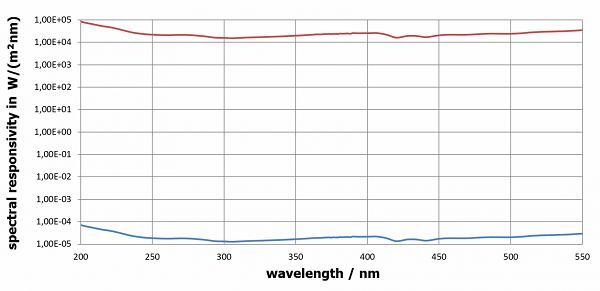

| 光譜響應度 | 光譜響應度 W/(m2nm)（光譜輻照度）：
| ||

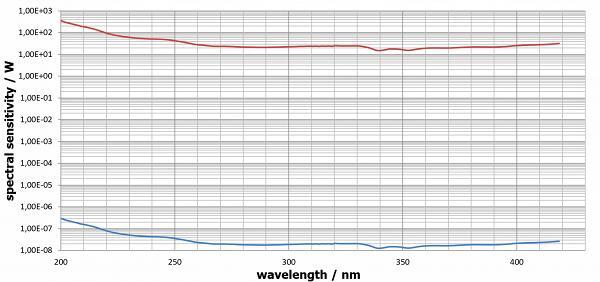

80 mm 直徑積分球的光譜響應度 W/nm（光譜輻射功率）：
| |||
| f2（方向響應/余弦誤差） | COS BTS2048 VL3 | ||
（6）其它參數 | |||
| 微處理器 | 32位用于設備控制，16位用于CCD陣列控制，8位用于光電二極管控制。 | 接口 | USB V2.0、以太網（LAN UDP協議）、RS232、RS485。 |
| 數據傳輸 | 標準為 2048 個浮點數組值，通過以太網 7ms，通過 USB 2.0 140 ms。 | 輸入接口 | 2x (0 - 25) VDC，1x 光電耦合器隔離 5 V / 5 mA。 |
| 輸出接口 | 最大 2x 集電極開路最大 25V 500毫安。 | 扳機 | 合并觸發輸入（不同選項、上升/下降沿、延遲等）。 |
| 軟件 | 用戶軟件 S-BTS2048； 可選軟件開發套件 S-SDK-BTS2048，用于基于 C、C++、C# 或 LabView 中的 .dll 進行用戶軟件設置。 | 電源 | 帶電源：直流輸入 5V (±10 %) @ 700 mA； 帶 USB 總線 (500mA) *8。 |
| 尺寸 | 103毫米×107毫米×52毫米（長×寬×高）。 | 重量 | 500克 |
| 安裝 | 三腳架和 M6 螺紋； 前適配器 UMPA-1.0-HL，與積分球端口框架 UMPF-1.0-HL 配合使用。 | 溫度范圍 | 儲存：（-10 至 50）℃； 操作：（10 至 30）°C *9。 |
| 信息 | *1 建議對積分時間的每次變化執行新的暗信號測量； *2典型值，主波長的不確定度取決于LED的光譜分布； *3 典型值，在具有深藍色 LED 峰值的冷白寬帶 LED 峰值左側 100 nm 處測量； *4 *5 典型值是在未對 4ms 測量時間和陣列滿量程控制進行平均的情況下測得的。平均導致 S/N 二次上升，即基礎噪聲二次下降，例如平均到 100 倍，S/N 提高 10 倍； *6 最小 500/1 序列號。全量程控制下的最大值； *7 只允許短時間照射，以避免熱損傷； *8 在 USB 連接期間，由于電流供應有限，并非所有功能都可用，例如沒有以太網和 TEC 冷卻； *9 大約需要溫度穩定裝置。 25分鐘在預熱階段進行測量，或者如果在變化的溫度下進行測量，則每次測量都需要進行暗信號測量； *10 使用氘燈進行 (Z) 校正； *11 根據氘燈的光譜功率分布，僅允許短時間的最大輻射，以避免熱損壞。 | ||
