紫外線殺菌照射（UVGI）是一種殺菌方法，它利用UV-C區域（100 nm至400 nm）的短波長光來分解病毒，細菌，酵母和真菌等微生物。殺菌活性的最大效果約為 265 nm。微生物的DNA和RNA吸收UV-C輻射，這會導致其結構發生變化，使其無法復制。如果暴露于足夠高強度的UV-C輻射，微生物可以在很短的時間內被破壞。
為確保殺菌效果，必須檢查紫外線劑量。這是通過使用紫外輻射計測量曝光位置的紫外輻照度來實現的。
除了檢查高強度紫外線輻射所需的殺菌效果外，還必須確定相對較低的紫外線強度對皮膚和眼睛的潛在風險，如果存在人類暴露于紫外線輻射的可能性。使用一臺設備進行兩種測量需要具有非常大動態范圍的紫外輻射計。
帶有獨立測量裝置和檢測器的移動式X1-UV-3726紫外線輻射計，用于測量汞殺菌燈和 UV-C LED 的輻照度和劑量。
1、UV-3726 用于 UV-C LED 和低壓汞燈的輻照度檢測器
UV-3726 型號具有 UV-37 系列探測器的所有特性和功能。它們專為紫外光譜區域的輻射測量任務而設計，多年來已在工業和科學應用中得到驗證。
UV-3726檢測器包含一個光電二極管，僅在短波光譜范圍內敏感。結合額外的光學濾波，僅測量指定光譜靈敏度范圍內的輻射。這種組合可以對UV-C LED（圖2）和低壓汞燈（圖3）進行輻射測量。常見UV LED波長和低壓汞燈的可選校準系數提高了測量精度。
為了測量輻照度，探測器的入射光學元件是一個具有余弦視場的擴散器，必須將其定位在所需的測量平面上。擴散器、光學校正濾光片和光電二極管經過紫外線輻射預老化，可顯著減少因暴露于紫外線輻射而導致的不可避免的老化過程。UV-3726檢測器即使在密集使用中也顯示出很少的老化影響。任何更改都會被記錄和更正，作為建議的年度重新校準的一部分。
UV-3726 探測器的光電二極管在測量信號和輻照度之間提供嚴格的線性關系，范圍從幾皮安 （10-12 A） 到幾微安 （10-6 當連接到千兆赫茲 X1 儀表（圖 1）時，它提供至少 1000 mW / cm2 的線性測量范圍，分辨率為 0.002 μW / cm2。

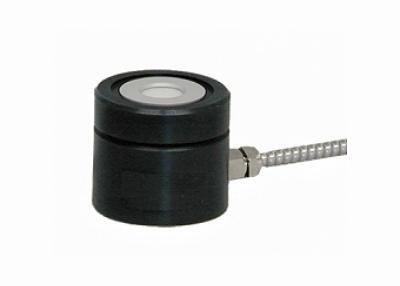

UV-3726檢測頭
2、校準
以絕對單位進行可靠的測量需要校準測量設備，并可追溯到國家計量院（NMI）標準。自 1993 年以來，Gigahertz-Optik 測量實驗室已被 PTB（德國物理技術協會）和 DAkkS（德國認證機構）認可為校準實驗室，用于測量光譜響應度和光譜輻照度。從那時起，所有工廠校準都嚴格基于認可校準實驗室的校準標準和質量管理。因此，Gigahertz-Optik的工廠校準提供了最高水平的可追溯性，并已在全球范圍內被接受多年。
根據個別工業部門的要求，部分測量實驗室被 DAkkS 認可為 DIN EN ISO / IEC 17025 測試實驗室。因此，除了工廠證書外，Gigahertz-Optik 還可以選擇為帶 UV-3726 的紫外線輻射計 X1 提供 DIN EN ISO / IEC 17025 測試證書。
UV-3726 檢測器針對其光譜響應度進行了校準。執行測量時，可以在 X1 儀表上選擇 UV-LED 或 Hg 燈的標稱波長以獲得最高精度。該儀表提供多種校準選項：
?用于測量260 nm 至 290 nm 光譜范圍內任何 UV LED 的平均校準系數。
?用于測量低壓汞燈（254 納米）的特定校準系數。
?11 個波長相關校準因子以 5 nm 為增量，從 250 到 300 nm，用于測量具有已知標稱波長的 UV LED。
3、測量裝置 X1

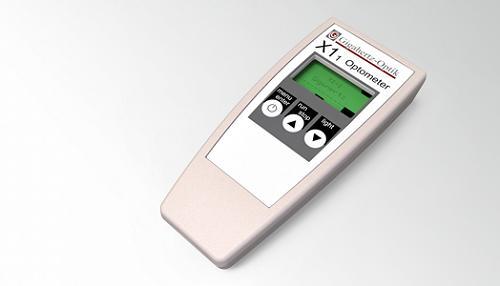

X1測量設備評估來自UV-3726檢測器的信號，并以絕對單位mW / cm2顯示測量的輻照度。儀表的高質量信號放大器支持探測器的非常大的動態范圍，因此提供高達1000 mW / cm2的測量范圍，分辨率為0.002 μW / cm2。除了輻照度外，劑量還可以以J / cm2顯示。測量設備提供“峰值保持”顯示功能。該設備的人體工程學外殼及其兩節 AA 電池支持移動使用。或者，光學測量儀器設備可以通過其USB接口與可用的PC應用軟件進行操作。軟件開發套件（SDK）使測量設備能夠集成到用戶編寫的軟件中。
用于 UV-C LED 和低壓汞殺菌燈的紫外線輻射計
?250 nm 至 300 nm 紫外 LED 和 254 nm 低壓汞燈的校準系數。
?帶獨立探測器的手持式儀表。
?顯示輻照度和劑量，具有峰值保持功能。
?預老化，長期穩定。
?余弦視場。
| 規格 | |
| 簡短描述 | 用于 UV-C LED 和低壓汞殺菌燈的紫外線輻射計 |
| 主要特點 | 帶獨立探測器的移動測量裝置。易于使用。測量范圍大，用于消毒的高輻射強度和用于評估紫外線輻射風險的低輻射水平。 |
| 測量范圍 | 適用于 250 nm 至 300 nm 的紫外 LED 和 254 nm 低壓汞燈。 線性測量范圍高達 1000 mW/cm2，使用 X1 儀表。 未另說明 0.002 μW/cm |
| 典型應用 | UVGI 用于空氣和表面消毒 |
| 校準 | 從 250 nm 到 300 nm 以 5 nm 步長校準光譜響應度。254 nm 和光譜范圍平均值 260 nm 至 290 nm 的附加校準因子。 |
| 寬帶探測器 | 用于 UV-C LED 和低壓汞殺菌燈的 UV-3726 檢測器 |
| 顯示 | X1 手持式儀表，用于顯示輻照度 mW/cm2 和劑量 J/cm2 具有峰值保持功能。 |
| 型號 | 簡述 |
| S-SDK-X20 | 適用于 X20 變體（X1 和 HCT99）的軟件開發套件。 |
| S-X1 | X1 變體的應用軟件。 |
用于測量殺菌汞、準分子以及 UV-C LED 的輻照度 (μW/cm2) 和劑量 (mJ/cm2) 的 UVC 儀表。 通常用于對已知光源類型的紫外線輻照度進行常規測量。 | ||||||
| 型號 | 光譜函數 | 波長范圍/nm | 入口處的光學元件 | 典型范圍最小值（NEI） | 典型范圍最大值 | 點評 |
| X1-UV-3725 | UVC / UVGI | 254 | 8 mm ? diffuser | 0.002 μW / cm2 | 2000 mW / cm2 | 在 254nm 校準低壓汞燈。具有峰值保持功能的輻照度和劑量計。用于殺菌功效和危害測量的大動態范圍。良好的余弦響應。 |
| X1-UV-3727 | UVC / UVGI | 200 - 300 | 19.2 mm ? diffuser | 0.002 μW / cm2 | 1000 mW / cm2 | 適用于準分子 Kr-Cl 燈、低壓汞燈和 UV-C LED。在 222nm、254nm 和 5nm 步長下校準。具有峰值保持功能的輻照度和劑量計。殺菌功效和光生物學安全性的大動態范圍。 |
| X1-UV-3718 | UVC / UVGI | 254 | 11 mm ? diffuser | 0.005 μW / cm2 | 2500 mW / cm2 | 在 254nm 校準低壓汞燈。具有峰值保持功能的輻照度和劑量計。取代 X9-11 型號。 |

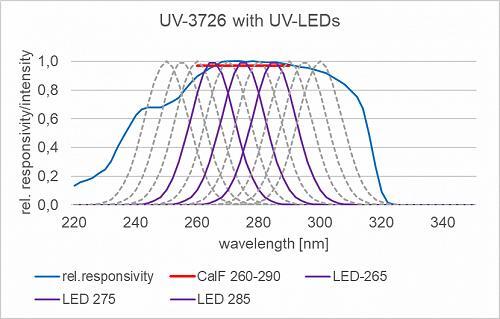

UV-3726 檢測器的典型光譜靈敏度與 265、275 和 285 nm 處的典型殺菌紫外 LED 一起顯示。

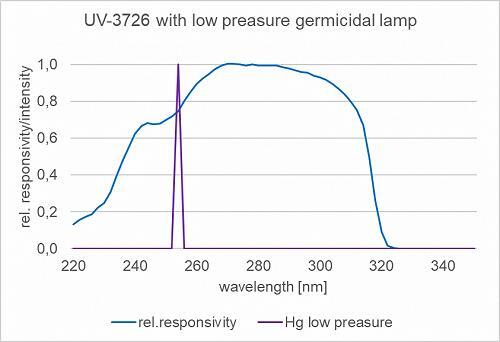

UV-3726 探測器與低壓汞殺菌燈一起在 254 nm 處的典型光譜靈敏度。
X1-UV-3726具有良好余弦校正的典型視場
