絕對值編碼器如何選型？當您需要測量旋轉軸的速度、運動方向或位置時，您可能需要旋轉編碼器。 當需要選擇一個編碼器時，有兩種主要類型需要考慮：增量式編碼器和絕對值編碼器。
做出正確的選擇很重要，這就是為什么我們整理了這份關于絕對值編碼器的簡短指南，以幫助您了解它們是什么、它們與增量式編碼器有何不同，您還可以了解到絕對值編碼器選擇方法有哪些？。
絕對值編碼器在每個旋轉點提供唯一的位置值或數據字，表示編碼器的“絕對值”位置。 從您打開它的那一刻起，絕對值編碼器就可以告訴您它正在測量的旋轉軸的確切位置。 它通過使用光學、磁性或電容傳感器從隨軸旋轉的光盤上讀取唯一代碼來實現這一點。 至關重要的是，絕對值編碼器不需要轉動軸就可以做到這一點，即使在暫時斷電的情況下也可以跟蹤這個位置。 編碼器盤上的獨特代碼越多，您的位置讀數就越精確。
分辨率以位（二進制數字）表示，對應于一圈內唯一數據字的數量。 絕對值編碼器也有單圈和多圈兩種形式。 單圈編碼器提供一整圈 360° 的定位數據，軸的每一圈都會重復輸出。 多圈編碼器也提供單圈定位數據，但有一個額外的“圈數”計數器來測量轉數。
相反，增量式編碼器的工作原理是當軸旋轉時產生脈沖。 典型的增量式編碼器生成 2 個異相 90 度的方波。 這些脈沖必須由編碼器外部的電子設備進行跟蹤或計數。
分辨率用每轉脈沖數 PPR 表示，并表示增量式編碼器從其方波輸出中獲得的高脈沖數。 有關編碼器 PPR 的更多信息，請查看我們有關該主題的博客文章。
由于增量式編碼器的輸出僅處于 4 種重復狀態中的一種，因此編碼器必須參考已知的固定位置或“原點”以提供有意義的定位信息。 從通常與編碼器的索引脈沖對齊的起始位置，可以跟蹤軸旋轉的增量式變化并獲知軸的絕對值位置。 每次打開增量式編碼器或臨時斷電時都必須發生這種情況。 因此，獲得絕對值位置讀數需要更長的時間，并且軸需要轉動才能提供它。
增量式編碼器比絕對值編碼器復雜，因此通常更便宜（盡管價格差異正在縮小）。 如果您僅監控速度、運動方向或相對位置，則增量式編碼器通常是最佳選擇，但當絕對值位置是您的主要關注點時，絕對值編碼器就是最佳選擇。
首先，由于絕對值編碼器可以保持軸的位置，因此只要向其供電，就可以知道該位置。 您無需等待歸位或校準序列完成，并且可以在啟動時或斷電后更快地獲取所需的位置數據，即使在編碼器關閉時軸已轉動。
在許多系統中，了解啟動時的絕對值位置至關重要，在某些系統中，繼續沿一個方向旋轉軸是安全的，但沿另一個方向旋轉軸則不然。 根據應用的不同，錯誤可能會導致設備損壞、人身傷害或更嚴重的情況。 在此類情況下，在任何部件移動之前了解旋轉設備的確切位置至關重要。
同樣重要的是，絕對值編碼器實時提供真實位置。 隨著越來越多的系統通過連接到中央通信總線而變得數字化，能夠在需要時以最小的延遲輪詢編碼器的實時位置是非常有好處的。 為了使用增量式編碼器跟蹤您的位置，即使在歸位序列之后，您也需要使用外部電路（通常通過正交解碼）跟蹤所有脈沖。 除了所需的外部電路之外，這還意味著確定位置時存在一些延遲。
還有其他好處。 實施絕對值編碼器的系統通常不太容易受到電噪聲的影響，因?yàn)樗鼈兺ㄟ^從二進制編碼器讀取錯誤檢查代碼或通過串行總線以數字方式獲取位置，而不是需要對脈沖進行計數的增量式編碼器。
相關傳感器產品型號

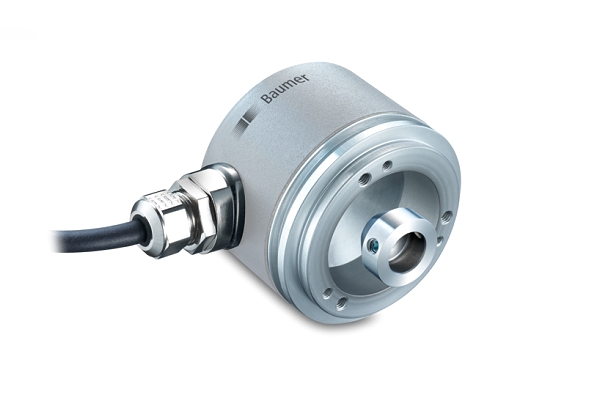

?Baumer MAGRES EAM300-S 絕對值工業編碼器
?Baumer MAGRES EAM360-B絕對值工業編碼器
?Baumer MAGRES EAM580-SC 磁式絕對值工業編碼器
?Baumer MAGRES EAM580R-SY 磁式絕對值編碼器（R系列）
?Baumer Optoturn EAL580-SV絕對值工業編碼器
?Baumer OptoTurn EN580E.ML絕對式工業編碼器。
