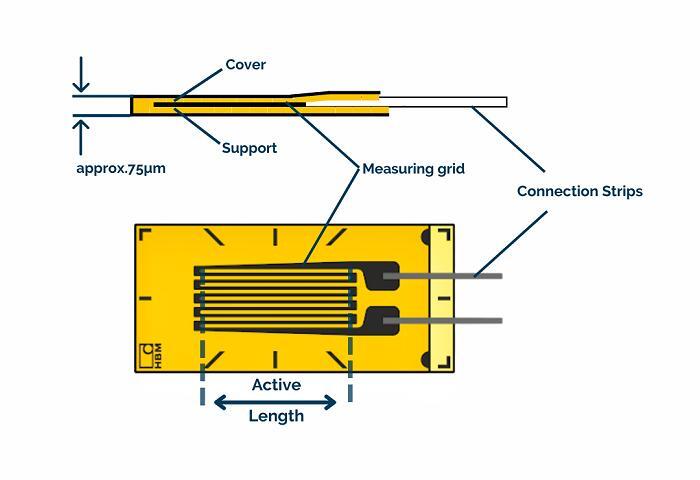

什么是應變片？應變片用于測量物理量，如應變、應力、彎矩、扭矩、加速度和位移等，應變片的用途應用范圍很廣。它們可以測量物理量，例如應變、應力、彎矩、扭矩、加速度和位移。應變片的應用可分為兩大類：第一類是應變片在某些彈性體上的應用及其與測量電路的連接。第一類是將應變片貼附在某些彈性體上，并與測量電路相連，從而形成一種特殊的應變片，用于測量各種物理量。在應變式傳感器中，敏感元件一般為各種彈性體，傳感元件為應變片，測量轉換電路一般為電橋。使用轉換電路——通常是橋式電路。第二種應變片是貼在試件上，再連接到應變片上的應變片。然后將應變計連接到應變計，直接從應變計讀取應變變化。

      電阻應變測試技術在土木工程中的應用

      應變片電氣測量作為一種無損檢測技術，已廣泛應用于各種工程結構中。但電阻應變片的測試結果受溫度、濕度、導線長度等環境因素影響較大。如何處理這些問題是電阻應變片在土木工程中應用的關鍵。

      電阻應變片在應變片電測量中的使用可分為兩種方法。一種是將應變片直接貼在受載零件表面進行測量。這種方法簡單，但不夠精確。

      另一種方法是將應變片貼在彈性元件上制成傳感器，建立負載與加載后電阻變化的函數關系，通過預定的負載校準曲線得到被測負載值。得到的測量結果比較準確。

      負荷測定的應用

      各種結構在運行過程中會受到各種外力作用，這些外力在工程上稱為載荷。載荷是強度和剛度計算的主要依據。通常有三種方法來確定設計時的負載。即類比、計算、實測。下面介紹實際測量方法中的電阻應變法來測量負載。

      電阻應變法測定載荷的方法是利用由應變片、應變片和指示記錄儀組成的測量系統測量載荷值。首先， 將應變片貼在零件或傳感器上，零件受載變形后，應變片中的電阻發生變化。電阻值的變化由應變片組成的測量電橋轉換成電壓信號放大，最后在指示器或記錄儀上顯示出與負載成正比變化的曲線，通過校準。

      該方法已廣泛應用于各種結構的荷載確定，如船閘、橋梁、房屋建筑等工程領域。

      智能健康監測應用

      橋梁、超高層建筑、電視塔、水壩、核電站、海上采油平臺等大型重要土木工程結構的使用壽命長達數十年甚至數百年。在這種影響下，傷害的累積，甚至是突發的事故是不可避免的。雖然有些事故發生前就有漏洞、塌陷、裂縫等跡象，但由于缺乏報警監控系統，事故還是無法避免。因此，有必要對既有重要構筑物和設施進行健康檢查，評估其安全狀況，修復和控制損壞，并在新建構筑物和設施中增加長期健康檢查制度。

      目前，鋼筋混凝土結構的應變監測普遍采用電阻應變片，將電阻應變片粘貼在結構表面，然后埋入混凝土中，對鋼筋混凝土結構進行實時/在線的智能健康監測。

      相關傳感器產品型號

        ?TORQUE-LINK-200無線扭矩/應變傳感器

        ?FUTEK MTA400 三軸稱重傳感器,

        ?Bota Systems SensONE協作機器人6軸力扭矩傳感器

        ?Bota Systems LaxONE輕型6軸力扭矩傳感器

        ?Adin Robotics ATS系列超薄型關節扭力傳感器

        ?Adin Robotics AFT200-D80智能六軸力矩傳感器

        ?美培亞三美 MMS101微型6分量力/六軸/力矩傳感器

        ?FUTEK QMA142 六軸力矩傳感器（薄型輕型）。
