什么類型的編碼器可以測量速度？

文章出處：新聞動態 責任編輯：百世精工科技發表時間：2023-07-08 10:01:17

編碼器和旋轉變壓器用于跟蹤物體的角度或線性位置，例如電機軸（角度測量）或線性執行器（線性測量）。并且通過添加時鐘信號，編碼器和旋轉變壓器也可以用于測量物體的速度。

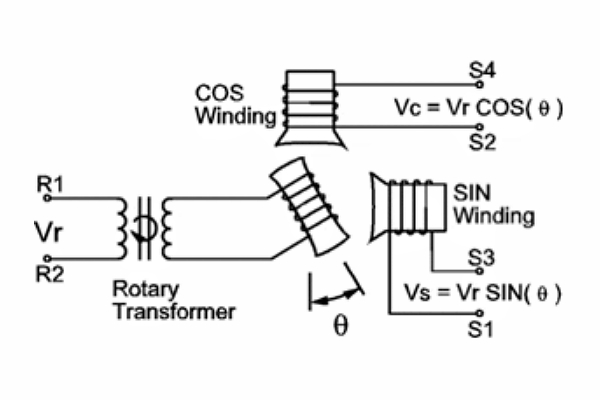

旋轉變壓器使用帶有初級繞組的轉子和帶有兩個次級繞組（相位相隔 90 度）的定子。當電壓施加到初級（轉子）繞組時，它會在定子繞組中感應出電壓。這些電壓等于參考電壓乘以軸距零點的角度的正弦或余弦。只需獲取次級信號（正弦或余弦信號）的變化率即可得出旋轉變壓器（及其所連接的軸）的速度。

旋轉變壓器每機械轉一圈可產生一個電周期（稱為單速旋轉變壓器），或每轉產生多個電周期（稱為多速旋轉變壓器）。盡管多速旋轉變壓器提供更準確的速度信息（以絕對位置信息為代價），但任一設計都可以實現速度測量。

旋轉變壓器的次級繞組（正弦或余弦）均可用于確定速度

編碼器可以提供增量或絕對位置信息（絕對值編碼器），提供增量位置的編碼器可以通過使用方波 ( TTL ) 信號（通常稱為“增量式編碼器”）或正弦余弦信號（通常稱為“ sin” ）來實現。 -cos 編碼器”）。通過分析相對于時鐘信號的位置信息，任何這些編碼器類型都可以用于速度測量。然而，增量 (TTL) 編碼器是用于測量速度的最常見設計 - 使用脈沖頻率或脈沖周期方法。

基于脈沖頻率的編碼器速度

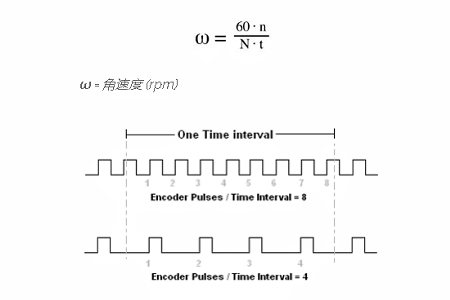

為了根據脈沖頻率確定編碼器的速度，需要在定義的時間 (t) 內對脈沖 (n) 進行計數。根據每秒脈沖數 (n/t) 和編碼器每轉脈沖數(N)，角速度可計算如下：

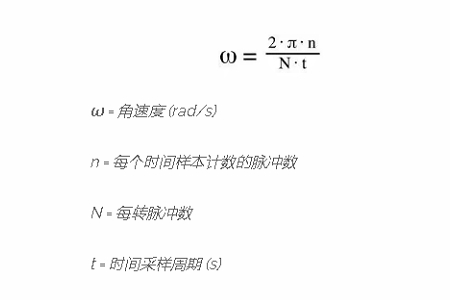

角速度技術公式

或者

角速度計算公式2

脈沖頻率方法提供了多個脈沖的平均速度，并且不能用于非常慢的速度，因?yàn)樵跍y(cè)量時間內可能出現很少（或沒有）脈沖。

基于脈沖周期的編碼器速度

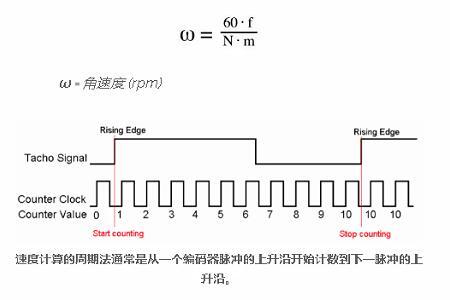

為了根據脈沖周期確定編碼器速度，每個脈沖的持續時間（通常從一個脈沖的上升沿到下一個脈沖的上升沿測量）使用高頻時鐘信號進行計時。時鐘信號的周期數 (m) 除以時鐘頻率 (f) 得出一個脈沖的持續時間。根據每個編碼器脈沖的秒數 (m/f) 和每轉的脈沖數，角速度可計算如下：

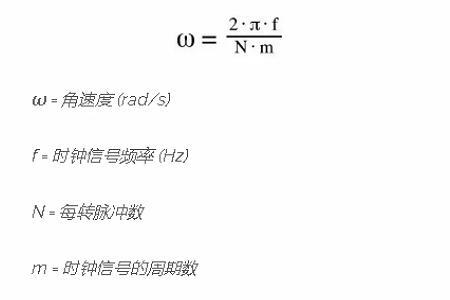

角速度計算公式3
