用于風力渦輪發電機的磁致伸縮傳感器

文章出處：新聞動態 責任編輯：百世精工科技發表時間：2023-07-11 09:19:15

一、液壓變槳距系統對位移傳感器的要求

風力發電機組需要根據風速來確定槳葉角度。通過改變槳葉角度來改變槳葉轉子的轉速和功率，從而獲得穩定的輸出功率。槳葉的旋轉角度在0°-90°之間。當槳葉處于工作位置時，槳葉的最大面積幾乎全部朝向風向，風向面積最大。當使用槳葉制動時，槳葉前端朝向風向，風面積最小，并帶有旋轉阻力，使風力發電機轉速逐漸降低，直至停止。槳葉調角執行機構有電機驅動和液壓驅動兩種。采用電機驅動時，直流電機和齒輪箱協同工作，帶動槳葉調節軸承，改變槳葉角度。采用液壓驅動時，用三個獨立的液壓油缸分別控制三個槳葉的俯仰角。兩種驅動方式都需要位移傳感器對俯仰角進行實時監測。采用電機驅動時，通過測量角位移間接測量俯仰角。采用液壓驅動時，通過測量直線位移來測量變槳角度。

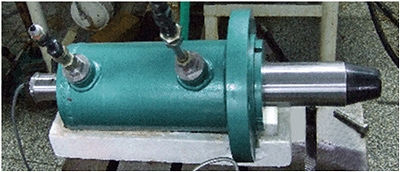

安裝有磁致伸縮傳感器的夾緊銷

目前，一些風力發電機制造商采用電機驅動方式，而丹麥的風力發電機制造商通常采用液壓驅動方式。其液壓變槳距技術已有超過25年的歷史，幾乎所有的丹麥制造商都受益于液壓變槳距技術。從技術角度比較這兩種變槳距方式，采用電機變槳距的風力發電機需要定期加齒輪潤滑油，維護成本高，尤其是安裝在海上的風力發電機。液壓變槳距在環境適應性和維護成本方面具有更好的優勢?？稍诹阆?0度的環境下正常工作，特別適合高原、寒冷等惡劣環境。此外，采用液壓變槳距的風力發電機在性能上也具有領先優勢，包括輸出扭矩大、啟動時間短等。

在液壓變槳距系統中，測量液壓油缸活塞行程的線性位移傳感器起著重要的作用，而磁致伸縮位移傳感器以其測量精度高、可靠性強、環境適應性好等優點，成為各行業所有行程測量位移傳感器中的佼佼者。磁致伸縮式位移傳感器廣泛應用于風力發電領域。

二、機械盤式制動器對位移傳感器的要求

風力發電機有兩種制動方式，一種是氣動制動，另一種是機械制動。通常風力發電機會采用上述兩種制動方式。這兩種制動裝置的組合可以保證風力發電機在不同條件下的良好工作。即使在緊急情況下，也能避免風力發電機受到損壞。氣動制動是通過風力發電機的變槳角調節系統來實現的。在正常停機狀態下，變槳距系統驅動葉片到空轉位置，然后槳葉逐漸停止轉動。在緊急狀態下，每個槳葉都有一個獨立的蓄電池，通過變力矩控制器為制動供電。作為氣動制動的輔助措施，增加機械盤式制動系統，安裝在風力發電機的高轉速段。當停機檢修時，氣動制動停止風力發電機，利用機械盤式制動對風力發電機進行制動。氣動制動在制動時會對發電機齒輪箱產生較大的制動扭力，如果要求在風力發電機停機檢修時保持制動狀態，會產生額外的應力和不必要的摩擦損失，因此必須將系統的緊急制動操作和檢修制動操作分開。當轉子停止在預設位置時，轉子由夾緊銷固定。此時齒輪鏈條制動器可以打開。此時，制動器可以釋放負載，否則負載將作用在驅動單元上，影響整個風力發電機的使用壽命。夾緊銷的動作是否可靠，應通過位移傳感器進行監測。因此，在機械盤式制動器系統中，大多數夾緊銷都應安裝位置傳感器。采用磁致伸縮線性位移傳感器應用于夾緊銷活塞行程監測，大大提高了夾緊銷的安全性。

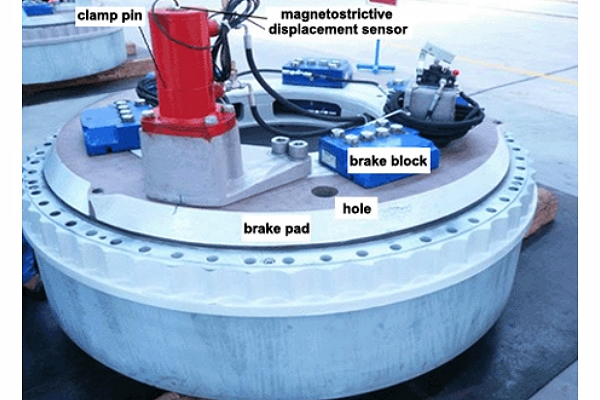

安裝有夾緊銷和磁致伸縮位移傳感器的液壓盤式制動系統
