在前面篇幅中我們介紹了加速度的計算公式，本文我們來介紹加速度計幾種常見方式感知特定軸上的加速度。一些加速度傳感計算方法如下所述：

一、壓阻式加速度計

      在這些類型的加速度計中，證明質量連接到壓敏電阻上。電阻連接到讀出的電子電路。當證明質量發生位移時，壓電阻的電阻會與施加的力成比例地發生變化。這些類型的加速度計是第一個看到批量生產的加速度計。這些類型的加速度計的最大缺點是它們的熱穩定性。由于熱噪聲，電阻會顯著變化，并可能導致錯誤輸出。

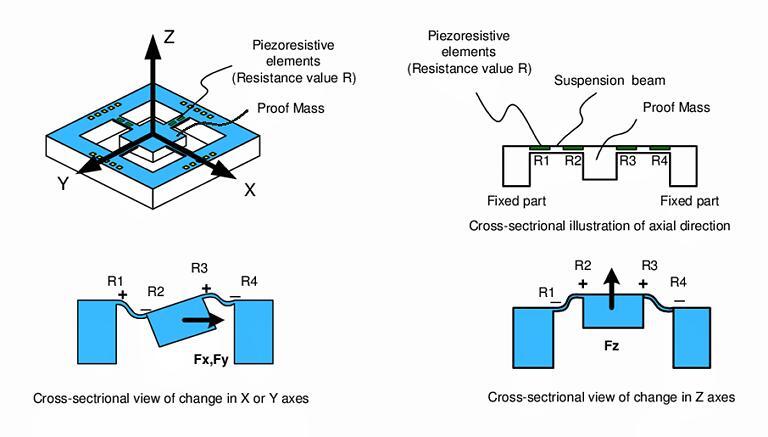

壓阻式加速度計工作原理示例

二、電容式加速度計

      在電容式加速度計中，電容感應手指連接到證明質量上，證明質量隨著證明質量的位移沿給定軸移動。每個活動板放置在兩個電極之間。當存在加速度時，證明質量沿與運動方向相反的方向位移，可變板沿證明質量移動?？勺儼逖剌S線位置的變化會導致其與固定電極板的距離發生變化，并引起電容的對稱變化。然后通過讀出電子設備將其測量為電輸出。電容式加速度計具有熱穩定性，但容易受到電磁干擾，由于寄生電容，它們可能會產生錯誤的輸出。

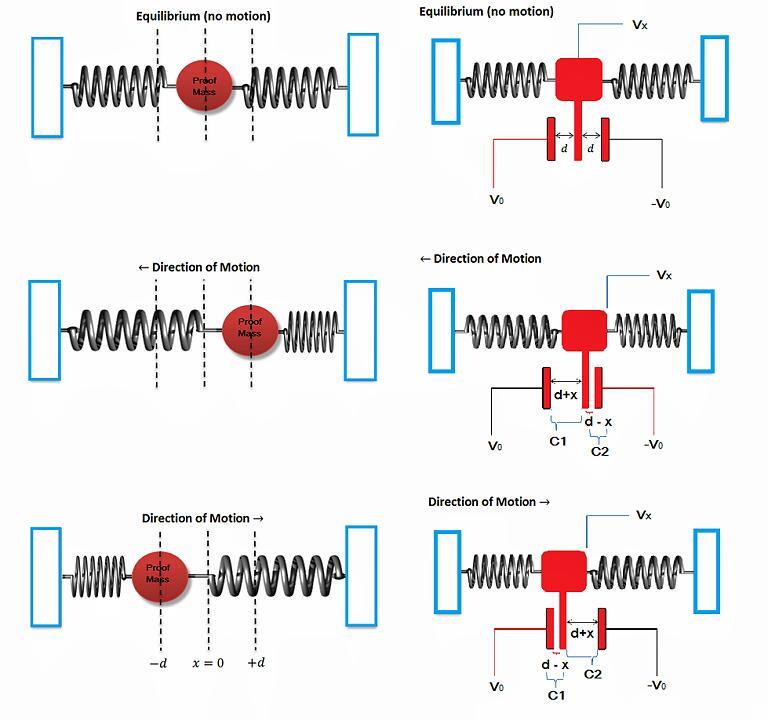

電容式加速度計工作原理示例

三、壓電加速度計

      大多數宏觀加速度計使用壓電材料來檢測證明質量的運動。許多微機械加速度計也使用相同的原理。這些加速度計具有很大的帶寬，但由于漏電流，諧振頻率極差。壓電材料產生的電信號與證明質量在給定軸上的位移成比例。

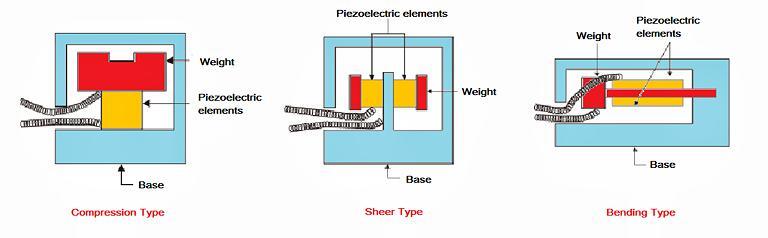

壓電加速度計工作原理示例

四、隧道加速度計

      這些類型的加速度計使用隧道電流來測量證明質量的位移。尖頭和電極之間的隧穿電流隨尖端-電極距離呈指數變化。以下公式給出了隧穿電流：I = I0 * exp（-β√（φz））

      備注：I是尖端和電極之間的隧道電流，我0 根據所使用的材料縮放電流，β是換算因子，φ是以eV為單位的隧道屏障高度，z 是尖端電極距離。

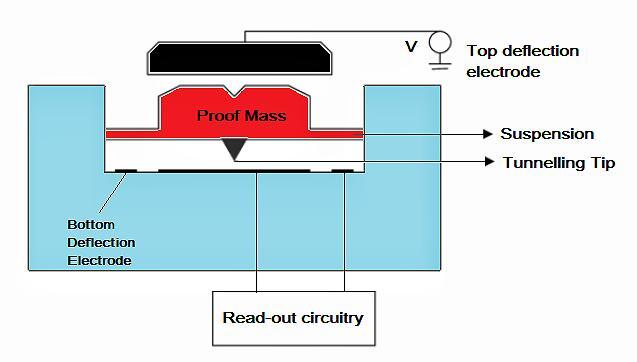

隧道加速度計工作原理示例

五、諧振加速度計

      在諧振加速度計中，證明質量連接到諧振器。證明質量的位移會改變諧振器的應變，從而改變其共振頻率。變化是使用頻率計數器電路將頻率轉換為數字電信號。這些加速度計對噪聲非常免疫，并且非?？煽浚驗轭l率變化可以直接轉換為數字格式。

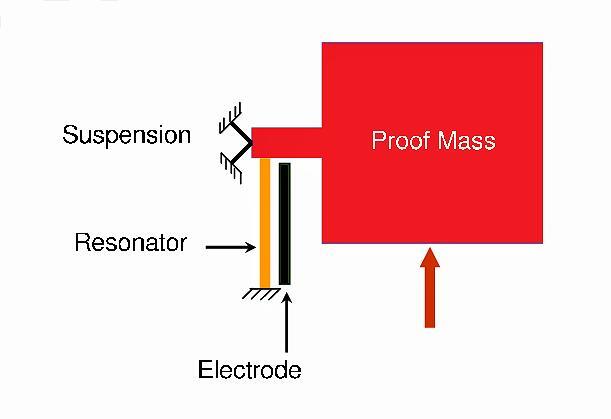

諧振加速度計工作原理示例

六、光學加速度計

      這些加速度計使用連接到證明質量的光纖和波導。然而，光纖型加速度計不適合批量制造，因為光纖需要手動安裝在傳感器組件的證明質量附近。另一種類型的光學加速度計使用LED和PIN光電探測器來測量證明質量的位移。光學加速度計的優點是不受靜電和電磁干擾。但是，由于它們通常涉及復雜的組裝和讀出電路，因此它們并不受歡迎。

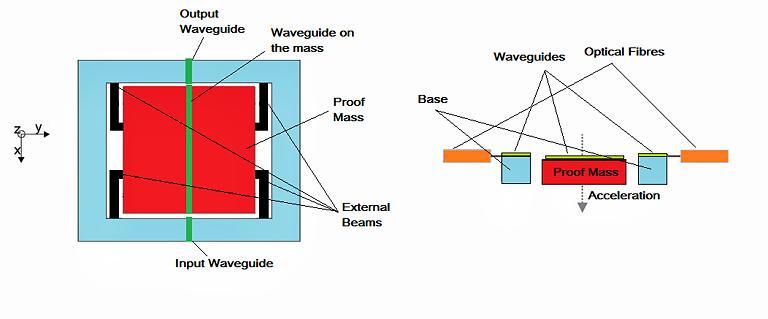

光加速度計工作原理示例

七、陀螺

      陀螺儀測量物體的旋轉。MEMS陀螺儀使用科里奧利力原理。當質量在旋轉系統中移動時，它會受到垂直于旋轉軸和運動方向的力。這稱為科里奧利力。MEMS陀螺儀由機械結構組成，該機械結構由于科里奧利力而被驅動成共振，并激發相同或次級結構中的次級振蕩。次級振蕩與結構在給定軸上的旋轉成正比。 與其驅動力相比，科里奧利力的振幅相對較小。這就是為什么所有MEMS陀螺儀都使用使用科里奧利力現象的振動結構。

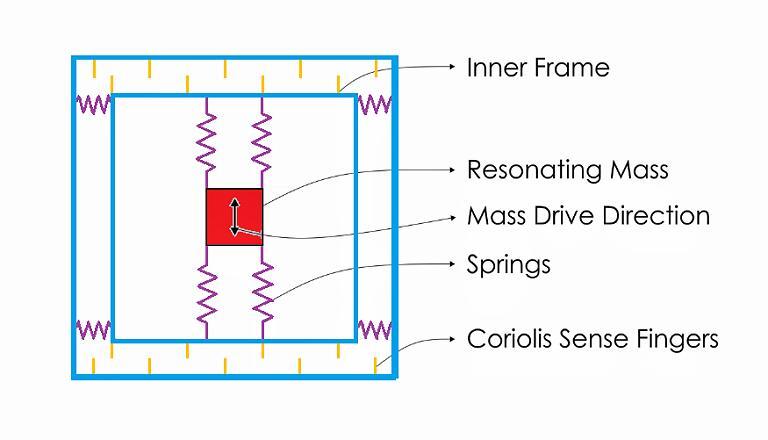

MEMS陀螺工作原理示例

      振動結構由通過一對彈簧連接到內框的證明質量組成。內框架通過另一組正交彈簧連接到外部框架。內框和外框之間有電容感應指，沿正交彈簧連接?？评飱W利力與旋轉物體的角速度以及物體朝向或遠離旋轉軸的速度成正比。證明質量沿內彈簧連續正弦驅動。當系統經歷旋轉時，共振證明質量沿連接在內框和外框之間的正交彈簧受到科里奧利力。這改變了電容感應手指之間的距離，因此輸出了與科里奧利力成比例的電信號。 由于科里奧利力與角速度成正比，因此由此產生的電信號也與系統的角速度成正比。

       相關加速度傳感器型號：G-LINK-200-8G、G-LINK-200-R等。
