用于不同 LED 測試測量的輸入光學器件關鍵參數

文章出處：新聞動態 責任編輯：百世精工科技發表時間：2023-08-04 09:29:08

（1）光通量測量：

積分球 → 不同的應用需要不同的球體幾何形狀。 2pi 測量幾何形狀通常是生產線的首選，因為它們可以快速輕松地將測量對象放置在球體中。組合 2pi 或 4pi 積分球是實驗室應用的不錯選擇，因為它們在測量對象的位置方面提供了高度的靈活性。此外，可旋轉球體是測量燈在其應用位置的良好選擇。

注：光學測量儀器制造商Gigahertz-Optik GmbH 在積分球制造方面擁有數十年的經驗，并在積分球的選擇和配置方面提供必要的專業知識和多功能設計選項。

（2）發光強度測量：

ILED-B 或 ILED-A 適配器 → LED 平均強度適配器（A 或 B）憑借其快速且可重復的結果在 LED 測量技術中確立了自己的地位。兩種型號都需要 1 cm2 均勻響應率區域和規定的測量距離（ILED-B = 100 mm → 0.01 sr，ILED-A = 316 mm → 0.001 sr）。 ILED-B 因其更短的測量距離和由此產生的更短的測量時間（10 倍）相關的額外優勢而得到更廣泛的應用。

（3）晶圓測試儀/晶圓探針臺：

一些生產線需要在晶圓制造過程中進行檢查/分類。這使用所謂的晶圓測試儀。這些是特殊的、高靈敏度的、基于光纖的輸入光學器件，可實現盡可能短的測量時間，并直接在所需 LED 前面的晶圓上精確定位。它們大多在輻照度和輻射度方面進行校準。原則上，它們是針對不同要求對 ILED-B 或 ILED-A 測量幾何形狀進行的修改。

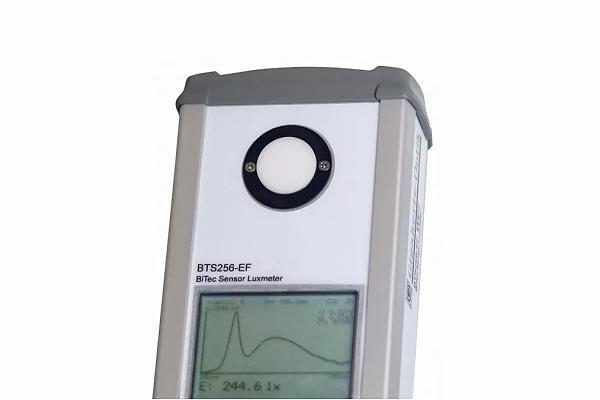

Gigahertz-Optik BTS256-EF閃爍計/光度計

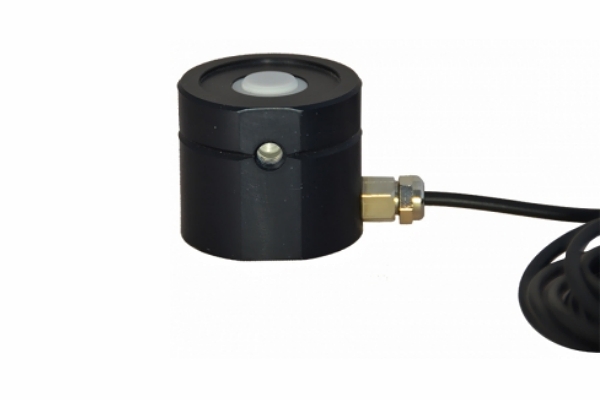

（4）照度：

COS 漫射器 → 完美適應光譜輻射計整個光譜范圍的 COS 漫射器對于精確的照度測量非常重要。如果它們沒有集成，由于測量信號的 COS 權重不同，大入射角可能會導致光譜測量誤差。

LED 和 SSL 測試電氣測量

（1）來源和測量：

當前源應符合 CIE S025 指南。這意味著必須考慮電流源的校準不確定性、其帶寬等。對于直流電壓源必須遵守 ± 0.4 % RMS，對于直流電流源必須遵守 ± 0.2 %。直流電壓測量應優于 0.1%。在脈沖操作模式下，應該可以通過觸發選項將電源與測量設備同步。

注意：Gigahertz-Optik 使用 Keithley 或其自己生產的電流源和測量設備。

LED 和 SSL 測試的軟件需求

為了避免操作錯誤和額外成本，需要直觀的軟件和良好的支持來將測量技術集成到應用過程中，并確保正確的測量。該軟件還必須支持定制，以滿足用戶的特定要求。它應該允許檢查和監控不同的設備，并支持邏輯運算和評估。此外，它應該能夠提供快速、可靠、精確的計算參數。還必須考慮快速、輕松地集成新參數，例如 IES TM-25 或 IES TM30-15。
