德國原裝進口 Gigahertz-Optik ISD-50HF-BTS256-LED 積分球通用光譜輻射計，是一款用于測量球體內 4π（可選 2π 和 4π）燈具光通量的系統。特點為積分球具有50cm半球形外殼，用于開閉和輔助燈。采用雙技術傳感器的照度計，可精確測量光通量、光譜輻射功率、CCT、CRI、色度坐標等。
?積分球：500 mm?；
?源頭排放：4-Pi or 2-Pi (127 mm?)；
?波長范圍/nm：360 - 830；
?光帶寬：5 nm；
?測量范圍（*1）：1.2 lm to 120,000 lm；
?評論：通用光譜輻射計，具有 50 cm 開口積分球，適用于 BTS256-LED Plus 概念配件系列的 4Pi 和 2Pi 燈的光通量。
BTS256-LED 光譜輻射計配有 ISD-50HF-V01 積分球，適用于球內 2pi 和 4pi LED 燈。
ISD-50HF-V02 帶有附加測量端口和端口插頭。
在獨立模式下，緊湊型BTS256-LED儀表專為方便測量單個 LED 的光通量、光譜、顏色和顯色指數而設計。一個關鍵特征是內部積分球入口處的錐形測量端口，可以測量板載 LED。用于連接錐形適配器的卡口連接器可以將 BTS256-LED 與其他附件組件結合起來。 Gigahertz-Optik 提供不同的配件作為BTS256-LED Plus 概念的一部分，極大地?cái)U(kuò)展了 BTS256-LED 的測量能力。

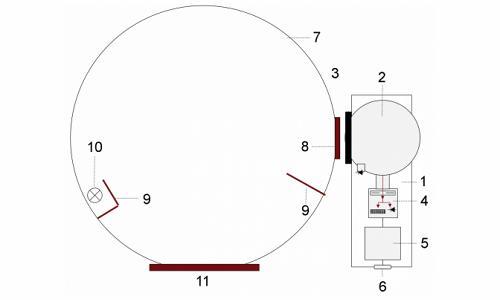

1) BTS256-LED 2) 50mm 積分球 3) 精密卡口安裝 4) 帶 Si 光電二極管、CMOS 二極管陣列光譜儀和快門的 BiTec 傳感器
5) 微處理器 6) USB 接口 7) ISD-21 積分球 8) 卡口安裝 9) 擋板10) 輔助燈 11) 測量端口

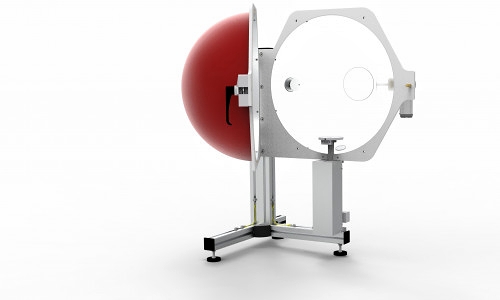

直徑50厘米的ISD-50HF-V01積分球可以測量具有2pi和4pi輻射特性的超大LED燈的光通量、光譜、顏色和顯色指數。球體的一半可以打開，以便將 LED 燈固定到球體中心的樣品架上。樣品架的高度可以調節。
ISD-50HF-V02 作為替代品提供，并具有額外的 2pi 測量端口，直徑為 127 mm。當不使用時，它會保持關閉狀態。
兩種型號都配備了輔助燈。 BTS256-LED 仍可用于測量單個板載 LED?？谶m配器可將設備連接到 ISD-50HF 積分球上。

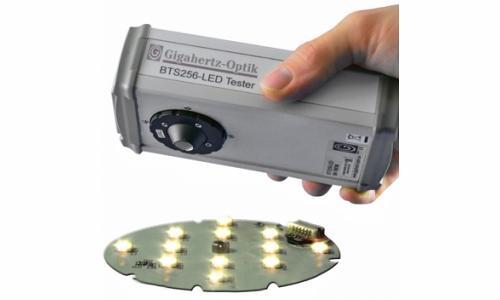

BTS256-LED用于測量單個LED的光通量、光譜、顏色和顯色指數
光度測量設備的一項基本質量特征是其精確且可追溯的校準。配備 BTS256-LED 的 ISD-50-HF 由 Gigahertz-Optik 的校準實驗室進行校準，該實驗室已根據 ISO/IEC 17025 獲得DAkkS (DK-15047-01-00) 的光譜響應度和光譜輻照度認證。光通量是使用放置在球體中心的 BN-LHSF-104 進行的。具有附加測量端口的球體需要使用BN-LHSF-2P-20校準燈進行額外校準，該燈在積分球中具有 2pi 輻射特性。每個設備都帶有各自的校準證書。

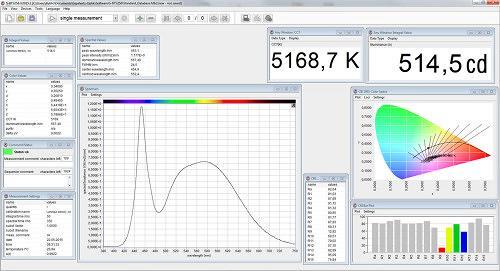

S-BTS256 用戶軟件用于測量帶有集成球體和外球體的光通量。
（1）基礎規格 | |
| 簡短的介紹 | - ISD-50HF-V01-BTS256-LED：光譜輻射計，用于測量光通量、光譜、顏色和顯色指數。 LED 燈位于球體中心的操作； - ISD-50HF-V02-BTS256-LED：光譜輻射計，用于測量光通量、光譜、顏色和顯色指數。 LED 燈位于球體中心或球體外部的操作。 |
| 主要特點 | - ISD-50HF-V01-BTS256-LED：直徑為 50 厘米的積分球。高度可調的樣品架。無需積分球即可使用光譜輻射計測量單個 LED； - ISD-50HF-V02-BTS256-LED：直徑為 50 厘米的積分球。一個可打開的半球。額外的測量端口直徑為 127 毫米。高度可調的樣品架。無需積分球即可使用光譜輻射計測量單個 LED。 |
| 測量范圍 | 1.2 流明至 120,000 流明，360 納米至 830 納米。 |
| 典型應用 | 來料檢驗（LED 燈）、生產過程中的質量保證、設計。 |
| 校準 | 工廠校準?？勺匪葜羾?guó)際標準. |
（2）產品 | |||
| 校準不確定度 | 光通量校準±5% | 一般的 | 該設備基于BTS256-LED，請?jiān)谀抢镎业皆敿?xì)規格。 |
| 輸入光學器件 - ISD-50HF-V01 | 帶有硫酸鋇涂層的積分球。測量口直徑為63.5mm。直徑 50.8mm 的端口變徑管，帶刀口。 12V/20W 鹵素輔助燈。桌架。 | 輸入光學器件 - ISD-50HF-V02 | 帶有硫酸鋇涂層的積分球。內徑500毫米。一個可打開的半球。固定半球上有一個直徑為 127mm 的附加測量端口。用于封閉測量端口的端口塞。 UMSH-AP-500 高度可調樣品架。探測器與球體中心以及探測器與測量端口之間的雙向擋板。球體計的陰影范圍可達 100 毫米。 12V/50W 鹵素輔助燈。桌架。 |
（3）光譜探測器 | |
| 典型測量時間 | BTS256-LED：最大。 1000 lm ≤ 5 ms（白光）； BTS256-LED：最小值10 mlm ≤ 30 s（白光）。 BTS256-LED 與 ISD-50HF-V01：最大。 120000 lm ≤ 5 ms（白光）； BTS256-LED 與 ISD-50HF-V01：最小值1.2 lm ≤ 30 s（白光）。 |
（4）一體式探測器 | |
| 最大光通量 | BTS256-LED 典型值70000流明； BTS256-LED，帶 ISD-50 典型值8000 公里。 |
| 噪聲等效光通量 | BTS256-LED 測試儀（典型值） 0.05 mlm； BTS256-LED 測試儀，帶 ISD-50-V01 典型值10毫升。 |
| 型號 | 描述 |
| UMLA-SHAP-E27 | 與積分球一起使用的燈泡測量插座。特點：E27插座。將燈連接到電隔離電源和電壓測量的四極桿。 |
| UMLA-SHAP-E14 | 與積分球一起使用的燈泡測量插座。特點：E14插座。將燈連接到電隔離電源和電壓測量的四極桿。 |
| UMLA-SHAP-G9 | 與積分球一起使用的燈泡測量插座。特點：G9插座。四線連接的燈座用于單獨供電和電壓測量。 |
| UMLA-SHAP-GU10 | 與積分球一起使用的燈泡測量插座。特點：GU10插座。四線連接的燈座用于單獨供電和電壓測量。 |
| UMLA-SHAP-GU5.3 | 與積分球一起使用的燈泡測量插座。特點：GU5.3插座。四線連接的燈座用于單獨供電和電壓測量。 |
| S-SDK-BTS256 | BTS256 變體的軟件開發套件。 |
| 型號 | 描述 |
| ISD-100HF-BTS256-LED | 2π 和 4π 光源光通量測量系統 |
