什么是稱重傳感器？稱重傳感器類型有哪些

文章出處：新聞動態 責任編輯：百世精工科技發表時間：2023-06-08 10:19:32

什么是稱重傳感器？很多人早上都有踩體重秤的習慣。大多數人不知道的是，他們正在使用一個非常簡單的“稱重傳感器”來計算他們的體重。舊秤過去常常使用重物來嘗試平衡秤的兩側；現在我們有了自動測量體重的方法。什么是稱重傳感器，我們首先需要了解的是我們所討論內容的定義。稱重傳感器是一種測力計，由一個傳感器組成，該傳感器用于產生一個電信號，該信號的大小與被測力成正比。

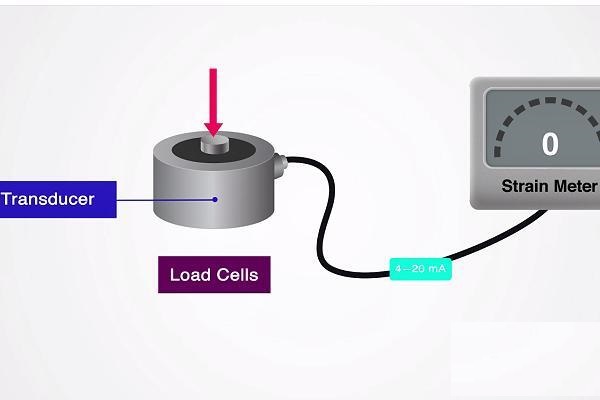

什么是稱重傳感器

一、稱重傳感器類型有哪些？

這些傳感器有四種常見類型;它們是：

?氣動

?液壓

?應變計

?電容。

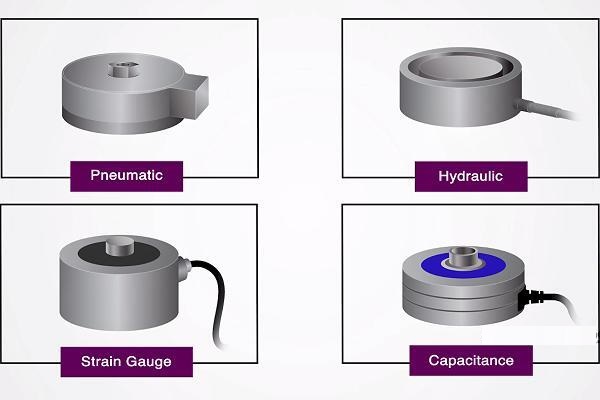

稱重傳感器類型

1、氣動稱重傳感器

讓我們首先看看氣動稱重傳感器的工作原理。

由于它是氣動的，我們知道它會處理氣壓。氣動稱重傳感器由一個彈性膜片組成，該膜片連接到將測量重量的平臺表面。將有一個空氣調節器，將限制流向系統的氣壓流量和一個壓力表。因此，當物體放置在氣動稱重傳感器上時，它使用加壓空氣或氣體來平衡物體的重量。平衡重量所需的空氣將決定物體的重量。壓力表可以將氣壓讀數轉換為電信號。

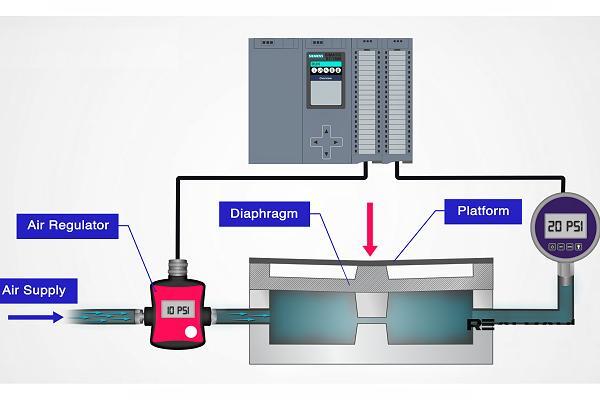

氣動稱重傳感器的工作原理圖

2、液壓稱重傳感器

接下來，讓我們談?wù)勔簤悍Q重傳感器。液壓這個詞應該讓我們知道這個傳感器將使用流體工作，無論是水還是油。這些稱重傳感器類似于氣動稱重傳感器，但它們使用加壓液體代替空氣。

液壓稱重傳感器由以下部分組成：

? 彈性膜片

?膜片頂部帶有裝載平臺的活塞

?活塞內的油或水

?波登管壓力表

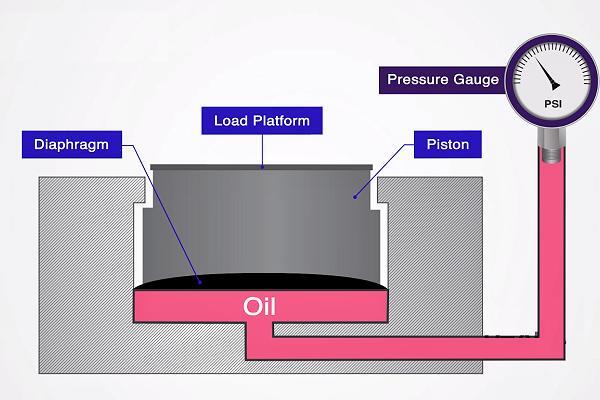

液壓稱重傳感器的工作原理

當負載放置在裝載平臺上時，活塞對其內部的液體施加壓力。液體的壓力增加與施加的力或重量成正比。校準壓力后，您可以準確測量施加在液壓稱重傳感器上的力或重量。壓力讀數可以作為模擬表讀取，也可以從壓力傳感器.

3、應變片稱重傳感器

我們將討論的下一種稱重傳感器是應變片。這是稱重傳感器最流行的樣式。應變片稱重傳感器是在承受壓力或應變時電阻發生變化的傳感器。電阻與施加在電池上的應力或應變成正比，使其易于校準為精確測量。應變片的電阻是線性的，因此如果需要，它可以轉換為力，然后轉換為重量。

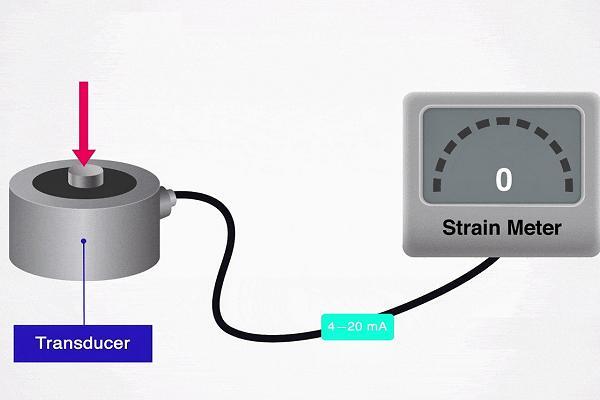

應變片稱重傳感器工作原理圖

應變片稱重傳感器由 4 個應變片組成，采用“惠斯通”電橋配置?；菟雇姌蚴且环N通過平衡橋式電路的兩條腿來測量未知電阻的電路，其中一條腿包含未知組件。“惠斯通電橋”電路提供了令人難以置信的精確測量。惠斯通電橋中的應變計粘合在一根梁上，梁在施加重量時會變形。

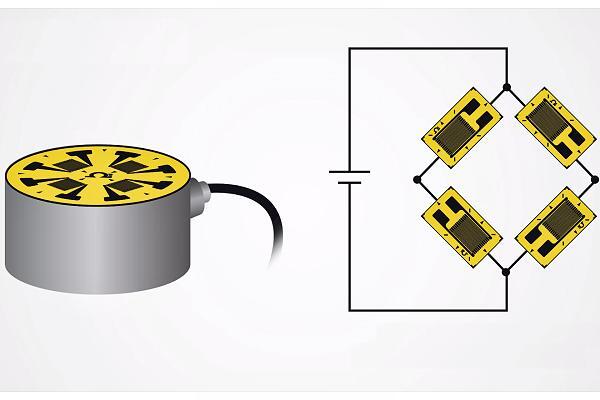

應變片稱重傳感器組成圖

4、電容式稱重傳感器

我們要討論的最后一種稱重傳感器是電容式稱重傳感器。電容式稱重傳感器根據電容原理工作，電容是系統存儲電荷的能力。稱重傳感器由兩個彼此平行的平板組成。極板將施加電流，一旦電荷穩定，它就會存儲在極板之間。存儲的電荷量，即電容，取決于板之間的間隙有多大。當負載放在板上時，間隙縮小，使我們的電容發生變化，可以計算成重量。稱重傳感器由兩個彼此平行的平板組成。極板將施加電流，一旦電荷穩定，它就會存儲在極板之間。存儲的電荷量，即電容，取決于板之間的間隙有多大。當負載放在板上時，間隙縮小，使我們的電容發生變化，可以計算成重量。

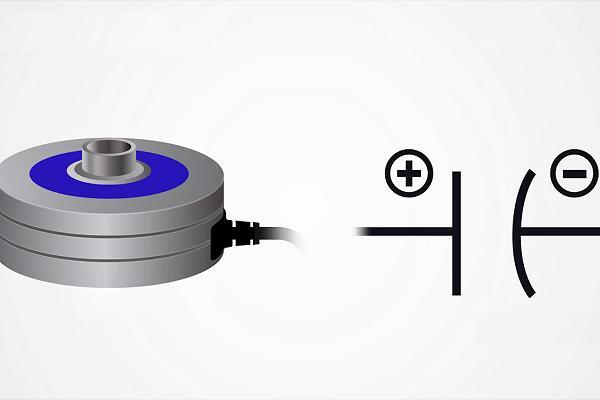

電容式稱重傳感器工作原理圖

現在我們已經討論了不同的稱重傳感器類型，讓我們討論一些應用。

二、稱重傳感器應用

我們要討論的第一個應用是鹽袋灌裝過程。

1、鹽袋灌裝工藝

在此應用中，空袋子被裝入機器中，手臂將向下擺動并撿起空袋并將其放置在漏斗下方。在漏斗上方，有一個填充箱，它將鹽分配到帶有內置稱重傳感器的傳送帶上，以便將正確數量的鹽分配到袋子中。當填充箱分配鹽時，稱重傳感器向PLC提供模擬輸入，即稱重傳感器上的當前重量。一旦稱重傳感器讀取的重量接近整個袋子的重量，填充箱將關閉滴流，直到確定正確的重量。一旦稱重傳感器上裝滿了袋子的重量，傳送帶就會開始將鹽放入漏斗中，然后落到等待袋子中。袋子將被密封并從機器中取出，以便可以裝載另一個空袋子。

接下來，讓我們討論如何在壓力應用中使用稱重傳感器。

2、門板壓機

在本例中，我們將查看門板壓機。鋁板將被卷入一個模具中，模具將被關閉到鋁上，在門板上形成一個圖案。當模具閉合時，測壓元件會感測施加在模具和鋁上的力的大小。一旦施加的力達到預定極限，模具將打開，面板將被移除。如果施加的力太輕或太重，面板可能會損壞或無法按正確的圖案壓緊。

三、如何為您的應用選擇稱重傳感器

確定您的應用程序需要哪種稱重傳感器取決于您的應用程序需要多靈敏和準確。電容式的精度和靈敏度非常高。就精度和靈敏度而言，應變計類型的稱重傳感器將是下一個。雖然在某些應用中仍然有用，但氣動和液壓稱重傳感器將是靈敏度和準確度較低的類型。
