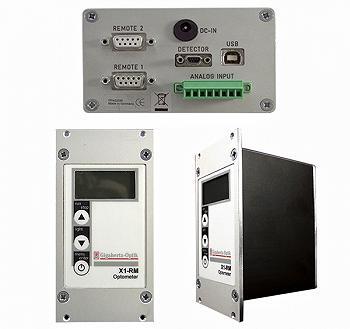

X1-RM 用于19英寸機架的3HE外殼中的光度計：
?其 USB 和 RS232 遠程接口以及兩個額外的 RS232 設備接口使該設備在系統集成方面具有高度靈活性；
?其四個信號輸入可與吉兆赫茲-Optik的所有光度、輻射、比色、植物生理和光生物測量頭配合使用。
X1 -RM將與手持式儀表相同的強大電子設計結合在可機架安裝的外殼中，以便集成到 19 英寸 3HE 機架中。
操作 X1 很簡單。儀表設置由易于使用的菜單支持。菜單允許選擇操作模式、檢測器和測量參數。設置完成后，除非重新初始化，否則所有設置都會被存儲并在下次通電時調用。對于連接的特定檢測器，測量值以絕對量顯示。
所有 X1 的獨特之處在于它們能夠使用最多四個光電二極管操作多池檢測器頭，并通過 USB 或 RS232 接口顯示或讀出所有四個信號。
所有 X1 都可以與大多數 Gigahertz-Optik 單池或多池光檢測器頭結合使用，用于輻射測量、光度測量和色度測量的廣泛應用。
| 菜單項 | 子菜單項 | 功能 |
| 1.模式 | 連續波 | 分別測量任何已編程的偏移和校準因素 |
| 劑量 | 累積單個讀數作為測量量的曝光 | |
| CIE Yxy & T | 測量 CIE 顏色值 Yxy 和 T | |
| CIE Yuv & T | 測量 CIE 顏色值 Yuv & T | |
| 2.設置 | 調零 | 執行內部放大器和 ADC 的調零 |
| 一體化 | 設置測量（積分）時間 | |
| 措施。模式 | 選擇測量模式（直流、脈沖同步、峰-峰） | |
| 劑量時間 | 設置最大值劑量測量時間 | |
| 4.探測器 | 選擇校準數據計算測量結果 | |
| 5.偏移 | 執行自動偏移調整（“Offset = CW”或“Offset = 0”） | |
| 6.范圍 | 設置測量范圍（自動、手動） |
| 事項 | 描述 | 事項 | 描述 |
| 簡短的介紹 | X1-RM光度計用于集成在 19 英寸機架中的驗光計。單獨配置為光度計、RGB 發光色度計、輻射計、紫外線輻射計、激光功率計等，并提供檢測頭。 | 主要特點 | X1-RM是堅固的金屬屏蔽驗光計，用于 19 英寸機架安裝。多路復用操作中的四個測量通道，可與單通道和多通道檢測頭一起使用。設備 RS485 接口。輸入/輸出接口。四行背光顯示。 USB 或直流電壓供電。 USB接口。提供用戶軟件和軟件開發工具包。 |
| 測量范圍 | X1-RM光度計從 0.1 pA（噪聲等效信號）到 200 μA 的寬動態電流測量范圍。七個增益范圍，可手動或自動選擇。以絕對單位表示的測量范圍，由檢測頭響應和校準給出。 | 典型應用 | 用于系統集成的測量設備。 |
| 校準 | 七個增益范圍中每個范圍內的電流響應度的校準和比較。以所選檢測頭的絕對單位存儲多個檢測頭的校準數據，供測量人員使用。 | 電源 | (7 - 20) 伏直流電 / 100 毫安；插頭 5,5 / 2,5 mm / 10 mm（+ 在中間觸點處）。 |
| 展示 | LCD 圖形顯示屏 97x32 像素，顯示區域 14.3 mm x 35.8 mm； 可切換 LED 背光，文本顯示 4 行，每行 14 個字符。 | 探測器接口 | 9pin MDSM9插座，4路輸入。 |
| 參數調整 | 遙控器或前面板按鈕（菜單），調整值永久存儲在 Eeprom 中。 | 前面板控制 | 3個按鈕，菜單系統 |
| 接口 | USB V1.1（HID 設備） RS485 或 RS232（出廠設置）/19200 波特（從屬模式） | 模擬輸入 | 4個電壓測量通道； (0 - 20) VDC，輸入電阻 1 MΩ，12 位 ADC。 |
| CW 積分時間 | 1 毫秒 – 1 秒 | 采樣率 | 內部采樣速率 ADC 250 μs。 |
| 溫度范圍 | 操作：（5 至 40）°C 儲存：（-10 至 50）°C | 尺寸 | 65.5 毫米 x 105 毫米 x 80 毫米 19", 3HE, 13TE |
| 重量 | 500 克 | 濕度 | <80%，非冷凝 |
| 信息 | 建議定期重新校準電流校準。特別是當必須測量非常小的測量電流時。在濕度非常高的情況下，輻射計的故障電流在低測量電流下是可能的，應該考慮到這一點。 | ||
| 測量范圍 | |||||
| 7 個（200 μA 至 0.1 pA）手動或自動范圍，可由用戶設置。默認設置取決于客戶特定的配置。 | |||||
| 最大范圍 | 壓擺率(10 - 90)% | 分辨率±校準不確定度 *）（在24°C時） | 允許的探測器容量 | 典型線性誤差 | 典型溫度系數 |
| 200.0 μA ***) | 3 ms | ±0.1 μA ± 0.3% | 2 nF | < ±0.5% | < ±0.03%/°C |
| 20.00 μA | 3 ms | ±0.01 μA ± 0.3% | 2 nF | < ±0.2% | < ±0.03%/°C |
| 2.000 μA | 3 ms | ±0.001 μA ± 0.3% | 2 nF | < ±0.2% | < ±0.03%/°C |
| 200.0 nA | 3 ms | ±0.1 nA ± 0.3% | 10 nF | < ±0.2% | < ±0.03%/°C |
| 20.00 nA | 3 ms | ±0.01 nA ± 0.3% | 10 nF | < ±0.2% | < ±0.03%/°C |
| 2.000 nA | 30 ms | ±0.001 nA ± 0.4% | 10 nF | < ±0.3% | < ±0.1%/°C |
| 200.0 pA | 30 ms | ±0.1 pA ± 0.4% ±Bias current (max.1,0pA) **) | 10 nF | < ±0.6% ****) | < ±0.3%/°C |
| *) 測量不確定度通常低于校準不確定度，但也必須加以考慮。在非常低的電流下，建議對測量不確定性分析進行詳細檢查，因?yàn)樵谶@種情況下，測量不確定性可能占主導地位。 **) 內部調零可以降低偏置電流。最大調零偏置電流 = ±0,2pA。 ***) 僅適用于具有 7 個測量范圍的儀器版本 ****) 適用于 10pA 以上的電流 | |||||
| 產品型號 | 產品描述 | 產品型號 | 產品描述 |
| VL-3701、VL-3704 | 用于測量照度的探測器頭，以勒克斯為單位 [lx]。 | VL-3702 | 用于測量照度的探測器頭，單位為勒克斯[lx]。B 類，f1 ≤ 6 %。 |
| VL-3705 | 用于測量暗照度的探測器頭，以勒克斯 [lx] 為單位測量暗照度。 | PD-9310A | 高靈敏度探測器頭，用于測量照度（勒克斯 [lx]）。 特點：f1 ≤ 3 %， 2.8nA/lx， 20mm 擴散器， 用于驗光儀和放大器， 校準證書。 |
| PD-9310B | 高靈敏度探測器頭，用于測量照度（勒克斯 [lx]）。 特點：f1 ≤ 6%，2.8nA/lx，20mm擴散器，用于驗光表和放大器，校準。 | PD-9310B-N | 靈敏度非常高的探測器頭，用于測量照度（勒克斯 [lx]）。 特點：f1 ≤ 3 %， 28nA/lx， 無擴散器， 用于驗光表和放大器， 校準。 |
| VL-1101 + UMPA-0.5-11-RD 探測器頭 | 模塊探測器頭，用于測量照度（勒克斯 [lx]）。 特點：UMPA適配器，用于積分球，用于驗光儀和放大器，校準證書。 | VL-3701 with SRT-M37-L | 探測器頭，用于測量明視照度（以lx為單位）和亮度（以cd/m2為單位）。 |
| PD-9310 with SRT-M37-L | 高靈敏度探測器頭，用于測量明視亮度（以cd/m2為單位）。 特點：前透鏡可視1°，2°，5°或10°視角，用于驗光表和放大器，校準證書。 | VL-1101 | 帶VL-11安裝座的光度檢測頭。 特點：模塊化探測器，可與積分球、前透鏡等一起使用。用于驗光儀和信號放大器。 |
| PD-9304 | 通用探測器頭，用于激光功率、照度和 400-1100 nm iiradibe。 特點：帶 1 cm2 的硅光電二極管，可更換濾波器和余弦擴散器，可與驗光表和信號放大器一起使用。 | RW-3701、RW-3702、RW-3703、RW-3704、RW-3705、RW-3708 | 用于測量輻照度的檢測頭，單位為 W/m2。 |
| UV-3701 | 用于測量紫外線輻射輻照度的檢測頭，單位為 W/m2。 特點：光譜響應度從315-400nm（UV-A），余弦視場，用于驗光儀和放大器，校準證書。 | UV-3702 | 用于測量紫外線輻射輻照度的檢測頭，單位為 W/m2。 特點：光譜響應度從280-315nm（UV-B），余弦視場，用于驗光儀和放大器，校準證書。 |
| UV-3703 | 用于測量紫外線輻射輻照度的檢測頭，單位為 W/m2。 特點：光譜響應度從200/250-280nm（UV-C），余弦視場，用于驗光儀和放大器，校準證書。 | UV-3710 | 用于測量紫外線輻射輻照度的檢測頭，單位為 W/m2。 特點：光譜響應度從320-400nm（UV-A），余弦視場，用于驗光儀和放大器，校準證書。 |
| UV-3711 | 用于測量紫外線輻射輻照度的檢測頭，單位為 W/m2。 特點：光譜響應度從280-320nm（UV-B），余弦視場，用于配光表和放大器，校準證書。 | UV-3716 | 用于測量紫外線輻射輻照度的檢測頭，單位為 W/m2。 特點：光譜響應度從305-400nm（UV-A），余弦視場，用于與驗光儀和放大器一起使用，校準證書。 |
| UV-3717 | 用于測量紫外線輻射輻照度的檢測頭，單位為 W/m2。 特點：光譜響應度從315-400nm（UV-A），輻射>400nm的低串?dāng)_，余弦視場，用于驗光儀和放大器，校準證書。 | UV-3719 | 用于測量紫外線輻射輻照度的檢測頭，單位為 W/m2。 特點：光譜響應度從250-400nm（UV），余弦視場，用于驗光儀和放大器，校準證書。 |
| UV-3720 | 用于測量紫外線輻射輻照度的檢測頭，單位為 W/m2。 特點：光譜響應度從240-320nm（UV），余弦視場，用于驗光儀和放大器，校準證書。 | UV-3718 | 用于測量 UV-C 254nm 輻射高輻照度的檢測頭，單位為 W/m2。 |
| RCH-102 | 檢測頭，用于使用硬質纖維進行UVA和藍光固化過程中的高強度照射。 | PD-11 系列 | 帶 DP-11 接口的探測器頭。 |
| UV-3706 | 檢測頭用于測量膽紅素光療中的輻照度W/m2。 特點：膽紅素光化反應性，余弦視場，用于驗光儀，校準證書。 | UV-3711-308 | 用于測量 308nm Eximer 激光器輻照度的檢測頭，單位為 W/m2。 特點：光譜響應度平坦，308nm。余弦視場，與 P-9710-2 驗光儀配合的劑量測量，校準證書。 |
| UV-3709 | 用于藍光危害測量的檢測器。特點：?jiǎn)渭?xì)胞檢測器，BLH 光化輻照度，配合驗光儀使用，校準證書。 | UV-3725 | 用于測量空氣消毒應用中 UV-C 254 nm 輻照度的檢測器。 |
| RW-37 with SRT-M37-L | 探測器頭用于測量以W/m2為單位的輻照度和以W/（m2sr為單位的輻射度）。 | S-SDK-X20 | 適用于 X20 變體（X1 和 HCT99）的軟件開發套件。 |
| S-X1 | X1 變體的應用軟件。 | BTH-19 | 用于 3HE 機架模塊的臺式和機架式外殼。 特點：臺式外殼有一半、第三或全 19“ 寬度可供選擇。用于 （110-230） V、50/60 Hz 的低直流電壓的電源模塊，適用于外部設備和外殼內的設備。 |
| 產品型號 | 產品描述 |
| X1-1 | 四通道USB驗光儀，分別為電流放大器，設計用于移動用途的光度和輻射檢測器。 |
| X1-PCBCL | 分別是驗光儀 電流放大器模塊，具有 4 個輸入通道和 7 個增益范圍。 |
| P-21 | 用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射的多用途觸摸屏光學計。 |
