P-21 – 用于高質量光度和輻射測量的多功能彩色觸摸屏照度計
P-21 驗光儀是 Gigahertz-Optik 為移動使用而設計的高質量設備。其信號放大器為檢測器的信號電流提供寬動態范圍，最高可達 2 mA。噪聲等效電流信號低至 0.1 pA。該器件有八個增益范圍，可以手動或自動選擇以進行調整以匹配信號電平。它位于大型彩色觸摸屏和三個手動按鈕之上，用途廣泛。直觀的菜單以及模擬輸出和觸發器使該設備成為一體化解決方案。
1、提供多種不同測量模式的P-21驗光儀
P-21 驗光儀的特性之一是大范圍的測量模式：
?CW：用于在選定的積分時間從 100 μs 到 6 s 測量連續的 DC 或 AC 信號。顯示適用于已連接檢測器的讀數、測量單位和所選波長。選擇手動或自動量程操作。
?CW 劑量：以一秒的記錄速率對測量值求和，并將該值顯示為積分能量。劑量功能可以手動運行/停止或在預設劑量測量時間（基于從 1 秒或最大劑量水平開始的計時）帶狀態顯示自動運行/停止。
?具有模擬輸出和觸發功能的脈沖能量：選定時間跨度內單個或脈沖鏈的能量測量。
?脈沖偏移：從 I-Effective 和 Pulse Energy 讀數中減去預設值，例如環境光水平。用戶選擇“靜態偏移”以減去一個常數值。 “連續偏移”在脈沖測量開始前減去實際測量值。
?峰值/峰值或峰值最小值或最大值：這些模式允許使用選定的積分間隔（例如閃爍）分析信號穩定性。最小值、最大值或 pp 值與 CW 平均值一起顯示。只能測量長于增益相關轉換速率的信號。
?I-有效發光強度：根據 Schmidt-Claussen 或 Blondel-Rey 方法評估閃光源（單次閃光）的有效發光強度。
?CW offset：從 CW 讀數中減去一個恒定的偏移值，例如環境光級別。
?CW 最小值或最大值：測量期間獲得的最小值或最大值讀數與當前讀數一起顯示。
?CW電平檢查：將測得的CW值與存儲的預設上下限值進行比較。
?模擬輸出：直接模擬放大器輸出。
?Ratio (relative (%), log (db), factor) : 測量參考值與實際測量值之間的比率，并顯示為相對比率 (%)、log 比率/衰減（db 或 dBm）或比率因子。
?參考：用于比率測量模式。可以使用所選單位（W、A 等）將值設置為 1，或?qū)?CW 測量值或手動輸入的值設置為 1。參考值 1.000 mW 可用于測量以 dBm 為單位的衰減。
?保持：凍結當前顯示的讀數。
?數據記錄器：可以存儲超過 12.000 個數據點，采樣率為 0.1 秒至 9999.9 秒。
?手動輸入校準數據：用于單獨輸入校準修正系數。
?默認初始化：將所有參數重置為出廠默認狀態。
2、令人信服的測量?jī)x器功能（選擇）
?P-21用于現場服務的緊湊型精密儀器和適合實驗室使用的功能組合。
?多功能彩色觸摸屏和直觀的 3 按鈕菜單操作（純按鈕、混合使用以及純觸摸使用允許所有功能）。
?檢測器籃中的校準數據端口便于更換檢測器。
?測量直流、交流、單脈沖和調制輻射。
?100 μs 快速采樣率。
?可調積分時間從 100 μs 到 6 s。
?檢測器信號的寬動態范圍從 0.1 pA 到 2 mA。
?用于遠程控制操作的 USB 接口（另外提供 RS232 和 RS485）。
?通過 DSUB 和模擬輸出觸發輸入/輸出。
?提供 S-P21 軟件和 S-SDK-P21 軟件開發套件。
?適配器電纜可用于將 P-21（-5 連接器）與 P-9710 探測器（-2 連接器）一起使用。
3、P-21光度計、輻射計、紫外線計、激光強度計應用的底座
作為驗光儀使用時，P-21 可以與所有提供的用于光度和輻射測量的檢測頭結合使用。插入的檢測頭決定光度或輻射測量尺寸以及測量的光譜范圍。 Gigahertz-Optik 為各種測量任務提供范圍廣泛的檢測頭。驗光儀的信號輸入放大器提供非常寬的動態范圍，以便將設備調整到具有各種靈敏度和光輻射強度的檢測器。探測器頭的校準數據保存在探測器頭的校準數據插頭中。
4、簡單安全的探測器更換
將帶有校準數據插頭（-5 連接器，可能適用于 DSUB 的適配器）的檢測頭連接到 P-21 驗光計上后，其校準數據和設備設置將自動應用。這可確?；九懦赡芤蚋鼡Q測量頭而導致的不當操作。
5、脈沖光源的多用途設備和特殊版本
P-2110 是一款多用途設備，具有針對多種測量?jī)?yōu)化的快速響應時間。 P-2120 版本基于所有放大器范圍的固定 20 ms 響應時間，以便拉伸脈沖以獲得更高的脈沖光源采樣。
6、遠程操作和軟件
P-21 驗光儀可以通過其 USB 接口連接到 PC。該設備可以通過 S-P21 用戶軟件進行全面控制。使用可選的 S-SDK-P21，可以對自己的軟件進行編程或?qū)⒃O(shè)備集成到自己的軟件中。隨附的編程示例有助于入門。
| 常規 | |
| 簡短的介紹 | 用于單獨配置的高端光學計，如光度計、輻射計、紫外線輻射計、激光功率計等，可提供檢測頭。 |
| 主要特點 | 直觀的彩色觸摸屏和符合人體工程學的設備外殼，適合移動使用或遠程控制。提供可充電電池、USB 接口、觸發器、模擬輸出、用戶軟件和軟件開發套件。 |
| 測量范圍 | 從 0.1 pA（噪聲等效信號）到 2 mA 的寬動態電流測量范圍。八個增益范圍，手動或自動選擇。以絕對單位表示的測量范圍由檢測頭響應和校準給出。 |
| 典型應用 | 移動使用或通過 USB 接口集成到自動過程中的測量設備。許多不同的檢測頭可以用于不同的應用。 |
| 校準 | 校準和比較八個增益范圍中每個范圍內的電流響應度。 |
| 規格 | |
| 展示 | 帶 LED 背光的大型彩色觸摸屏，可以打開和關閉。 |
| 探測器接口 | ITT（-5 和 -4），可提供 9 針 DSUB 適配器 |
| 模擬輸出 | 信號放大器的輸入電流和量程對應的輸出電壓。連接插頭：DSUB |
| 測量數量 | 安培（絕對校準），光測量單位取決于使用的檢測頭。作為百分比、對數和因數的比率 |
| 信號放大器 | 與電壓放大器串聯的跨阻放大器。共有八個增益級別，可手動和自動選擇測量范圍。 |
| CW積分時間 | 100 微秒– 5.9999 秒 |
| 脈沖積分時間 | 10 毫秒– 199.99 秒 |
| 偏移校正 | 超出校正范圍 |
| 參數調整 | 遠程或使用觸摸屏。設置永久保存 (EEPROM)。 |
| 校準 | 保存在檢測器終端（EEPROM）中。支持光譜響應值的校準值表。兩個波長點之間的插值也是可能的。也可以通過鍵盤手動輸入校準值。 |
| 鍵盤 | 3 個按鈕 + 彩色觸摸屏 |
| 信號放大器：8（2.000 mA 至 0.1 pA）手動或自動量程 | ||||||
| P-2110 | ||||||
| 范圍號 | 范圍(影音) | 范圍最大限度。 | 轉換率(10% - 90%, 正常模式測量) | 轉換率（10% - 90%，模擬輸出的快速模式） | 增益誤差 ± 失調誤差（@ 20 °C，正常模式） | 增益 (A/V)模擬輸出 |
| 0 | 1x10-3 | ±2.000mA | 2 ms | 3 μs | 0.2% ± 0,001 mA | 1x10-3 |
| 1 | 1x10-4 | ±200.0 μA | 2 ms | 3 μs | 0.2% ± 0.1 μA | 1x10-4 |
| 2 | 1x10-5 | ±20.00 μA | 3 ms | 4 μs | 0.2% ± 0.01 μA | 1x10-5 |
| 3 | 1x10-6 | ±2.000 μA | 3 ms | 4 μs | 0.2% ± 0.001 μA | 1x10-6 |
| 4 | 1x10-7 | ±200.0 nA | 4 ms | 4 ms | 0.2% ± 0.1 nA | 1x10-7 |
| 5 | 1x10-8 | ±20.00 nA | 4 ms | 4 ms | 0.2% ± 0.01 nA | 1x10-8 |
| 6 | 1x10-9 | ±2.000 nA | 10 ms | 10 ms | 0.5% ± 2 pA | 1x10-9 |
| 7 | 1x10-10 | ±200.0 pA | 10 ms | 10 ms | 0.5% ± 2 pA | 1x10-10 |
| 信號放大器：8（2.000 mA 至 0.1 pA）手動或自動量程 | ||||||
| P-2120 | ||||||
| 范圍號 | 范圍(影音) | 范圍最大限度。 | 轉換率(10% - 90%, 正常模式測量) | 轉換率（10% - 90%，模擬輸出的快速模式） | 增益誤差 ± 失調誤差（@ 20 °C，正常模式） | 增益 (A/V)模擬輸出 |
| 0 | 1x10-3 | ±2.000mA | 20 ms | 3 μs | 0.2% ± 0,001 mA | 1x10-3 |
| 1 | 1x10-4 | ±200.0 μA | 20 ms | 3 μs | 0.2% ± 0.1 μA | 1x10-4 |
| 2 | 1x10-5 | ±20.00 μA | 20 ms | 4 μs | 0.2% ± 0.01 μA | 1x10-5 |
| 3 | 1x10-6 | ±2.000 μA | 20 ms | 4 μs | 0.2% ± 0.001 μA | 1x10-6 |
| 4 | 1x10-7 | ±200.0 nA | 20 ms | 4 ms | 0.2% ± 0.1 nA | 1x10-7 |
| 5 | 1x10-8 | ±20.00 nA | 20 ms | 4 ms | 0.2% ± 0.01 nA | 1x10-8 |
| 6 | 1x10-9 | ±2.000 nA | 20 ms | 10 ms | 0.5% ± 2 pA | 1x10-9 |
| 7 | 1x10-10 | ±200.0 pA | 20 ms | 10 ms | 0.5% ± 2 pA | 1x10-10 |
三、P-21照度計的可配置為
| 型號 | 說明 |
| VL-3701 | 用于測量 Lux [lx] 明視照度的檢測頭 |
| VL-3702 | 用于測量 Lux [lx] 明視照度的檢測頭。 B級，f1≤6% |
| RW-3701、RW-3702、RW-3703、RW-3704、RW-3705、RW-3708 | 用于測量以 W/m2 為單位的輻照度的檢測頭 |
| UV-3701 | 用于測量以 W/m2 為單位的紫外線輻射輻照度的檢測頭。特點：315-400nm (UV-A) 的光譜響應度，余弦視場，用于驗光計和放大器，校準證書。 |
| UV-3702 | 用于測量以 W/m2 為單位的紫外線輻射輻照度的檢測頭。特點：280-315nm (UV-B) 的光譜響應度，余弦視場，用于驗光計和放大器，校準證書。 |
| UV-3725 | 用于測量空氣消毒應用中 UV-C 254 nm 輻照度的檢測器 |
| UV-3727 | 殺菌燈用紫外線檢測器 |
| UV-3726 | 用于 UV-C LED 和低壓汞殺菌燈的紫外線檢測器 |
| ISD-1.6-SP-Vxx | 用于脈沖激光二極管和 LED 的快速時間分辨 (ns) 輻射功率測量的檢測器 |
| ISD-1.6-Si | 用于 W 激光功率的積分球檢測器 |
| ISD-5-VL | 2π點光源光通量積分球檢測器 |
| ISD-5-Si | 用于 W 激光功率的積分球檢測器 |
| S-P21 | P-21 變體的應用軟件。 |
| S-SDK-P21 | P-21 變體的軟件開發工具包。 |

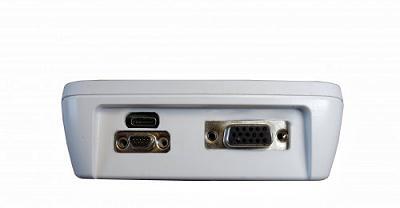

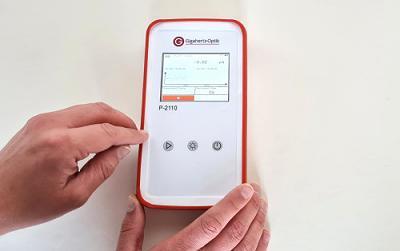

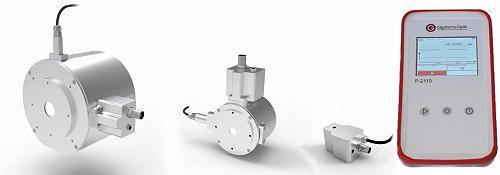

P-21 便攜式驗光儀 P-21 驗光儀結合 ISD-xxP-SP 系列 P-21 提供觸發輸入、模擬輸出、USB 等

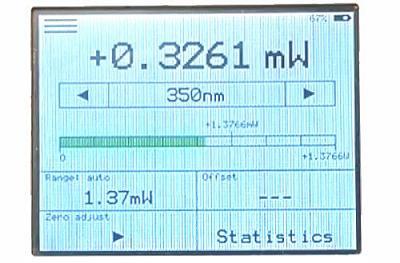

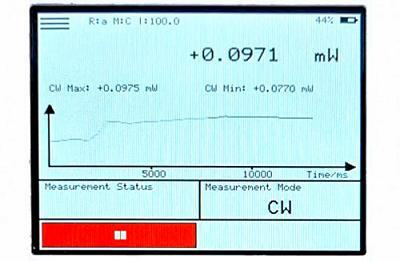

顯示定時記錄器 顯示范圍視圖
