德國原裝進口 Gigahertz-Optik UV-3727 檢測頭/探測器，適用于 222nm 準分子燈、UVC LED 和低壓汞燈輻照度檢測：
?殺菌燈紫外線檢測器；
?譜函數：UV-C / B (200 - 310 nm)；
?波長范圍（納米）：UV 200 nm - 310 nm；
?典型響應度：57.5 μA / (W / cm2) @254 nm；
?輸入光學器件/尺寸（毫米）：19.2 mm ? diffuser；
?評論：準分子燈 (222 nm)、低壓汞燈 (254 nm) 和 UV LED (250-300 nm)。
UV-37 系列探測器專為紫外光譜區域的輻射測量而設計，多年來已在工業和科學用途中得到驗證。 UV-3727 型號提供測量通常用于殺菌應用的 222 nm 準分子燈 (Kr-Cl) 的特殊功能。此外，它還可以測量其他 UVC 殺菌源類型，包括低壓汞燈和 UV LED。

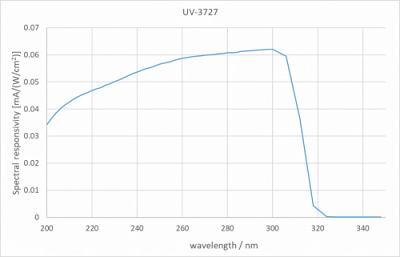

UV-3727 檢測器的典型光譜靈敏度。
UV-3727 檢測器采用了具有擴展深紫外響應能力的光電二極管。僅測量所需光譜靈敏度范圍內的輻射（圖 2）。除了 222 nm 處的校準之外，還包括常見 UV LED 波長和低壓汞燈的可選校準系數。

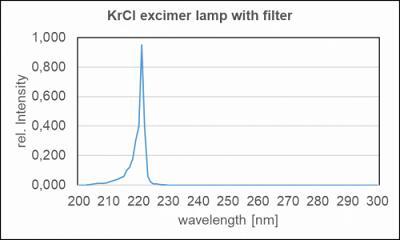

UV-3727用于殺菌應用的帶濾光片的 Kr-Cl 準分子燈的典型光譜功率分布。
為了測量輻照度，探測器的入口光學器件是具有余弦視場的漫射器，必須將其放置在所需的測量平面中。擴散器和光電二極管通過紫外線輻射進行預老化，以顯著減少因暴露于紫外線輻射而不可避免的老化過程。即使在密集使用時，UV-3727 檢測器也顯示出非常小的老化影響。作為建議的年度重新校準的一部分，任何變化都會被記錄和糾正。
UV-3727 檢測器的光電二極管在幾皮安 (10 -12 A) 到幾微安 (10 -6 A)范圍內提供測量信號和輻照度之間的嚴格線性關系。當連接到 Gigahertz-Optik X1-1 儀表（圖 1）時，它提供至少高達 1000 mW / cm2 的線性測量范圍，分辨率為 0.002μW / cm2 (@222 nm)。
以絕對單位進行可靠測量需要對測量設備進行校準，并可追溯至國家計量研究所 (NMI) 標準。自1993年以來，Gigahertz-Optik測量實驗室已被PTB（Physikalisch-Technische Bundesanstalt）和DAkkS（德國認證機構）認可為校準實驗室，用于測量光譜響應度和光譜輻照度（DK-15047-01-00） ）。自此，所有工廠校準都嚴格基于認可校準實驗室的校準標準和質量管理。因此，Gigahertz-Optik 的工廠校準可提供最高水平的可追溯性，并在全球范圍內得到認可。

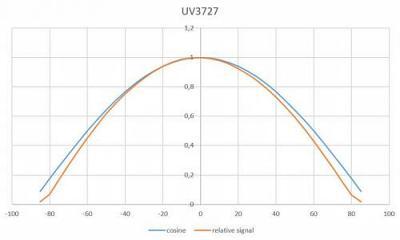

UV-3727 輻照度檢測器的COS響應
根據各個工業部門的要求，部分校準實驗室被DAkkS（D-PL-15047-01-00）認可為DIN EN ISO / IEC 17025測試實驗室。因此，除了工廠證書之外，Gigahertz-Optik 還可以選擇提供用于 X1-1-UV-3727 校準的 DIN EN ISO / IEC 17025 測試證書。

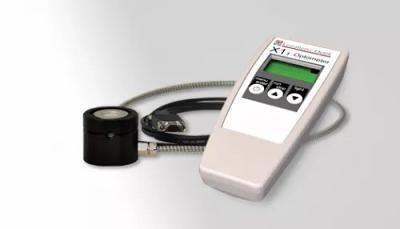

移動式紫外線輻射計，配有獨立的測量裝置和檢測器，用于測量 222nm 準分子燈以及汞燈和 UVC LED 的輻照度和劑量。
UV-3727 檢測器的光譜響應度經過校準。進行測量時，可以在 X1-1 測量儀上選擇 222nm 準分子波長或 UV-LED 或 Hg 燈的標稱波長。
（1）基礎參數 | |||
| 簡短的介紹 | 用于 UV-C 殺菌源（包括準分子、低壓汞和 UV LED）的紫外線檢測器。 | 主要特點 | 寬帶 UV 檢測器 200 nm 至 310 nm，在 222 nm、254 nm 和 UVC LED 波長下進行絕對校準。 |
| 測量范圍 | 222nm 時測量范圍通常為 0.002 μW / cm2 至 1000 mW / cm2。 | 典型應用 | UVC 源（包括 222nm 準分子燈）的殺菌輻照度和劑量。 |
| 校準 | 以 5 nm 為步長校準 222 nm、254 nm 和 UV LED 波長 (220 - 300) nm 的絕對響應度。 | ||
（2）技術規格 | |||
| 典型響應度 | 5.75E-05 A/(W/cm2) @ 254 nm。 | 尺寸 | 37 mm ?, 27 mm height |
| 輸入光學器件 | 余弦校正，19.2 mm ?。 | 溫度范圍 | (5 - 40)°C，溫度系數：-0.168%/℃，（*使用 254 nm 燈測定）。 |
| 最小信號電流 | 取決于驗光計 | 光譜響應度 | UV 200 nm - 310 nm。 |
| 上升時間 | typ. 880 ns。 | 安裝 | 橫向M6螺紋孔 |
| 插頭類型 | 有四種不同的插頭類型可供選擇，標識為：-1、-2、-3 和 -4。 | ||
| 型號 | 描述 |
| P-9710 | 四通道 USB 驗光計和電流放大器，專為移動使用的光度檢測器和輻射檢測器而設計。 |
| X1-RM | 3HE 外殼中的驗光計可用于 19” 機架。 |
| P-9802 | 實驗室用電流放大器（驗光計），最多可配備 24 個測量頭。 |
| P-21 | 多用途觸摸屏驗光儀，用于測量任何光度和輻射應用中的 CW、單脈沖和調制輻射。 |
| X1-1 | 四通道 USB 驗光計和電流放大器，專為移動使用的光度檢測器和輻射檢測器而設計。 |
| 型號 | 描述 |
| UV-3718 | 用于測量 UV-C 254nm 輻射高輻照度（W/m2）的探測器頭。 |
| UV-3726 | 用于 UV-C LED 和低壓汞殺菌燈的紫外線檢測器。 |
| X1-UV-3727 | 適用于 222 nm 準分子、UC-C LED 和殺菌燈的紫外線輻射計。 |
